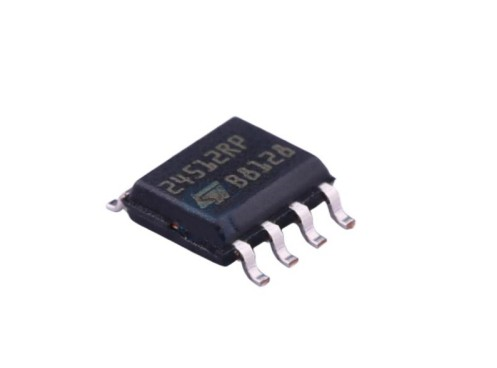

ST意法M24512系列 512 Kbit串行I2C總線EEPROM的詳細介紹和應用說明
ST意法生產的M24512是一個512 Kbit I2C兼容EEPROM（電可擦可編程存儲器），組織為64 K×8位。
M24512-W可以在2.5 V至5.5 V的電源電壓下工作，M24512-R可以在1.8 V至5.5伏的電源電壓上工作，M2452-DF可以在1.7 V至5.5 V.所有這些設備在–40°C/+85°C的環境溫度范圍內以1 MHz（或更低）的時鐘頻率工作。
M24512-D提供了一個附加頁面，稱為識別頁面（128字節）。標識頁可用于存儲敏感的應用程序參數，這些參數可以（稍后）永久鎖定在只讀模式下。
M24512特性
兼容以下I2C總線模式：
1兆赫
400千赫
100千赫
內存陣列：
512 Kbit（64 Kbyte）的EEPROM
頁面大小：128字節
附加可寫鎖定頁面（M24512-D訂單代碼）
單電源電壓和高速：
1.7 V至5.5 V的1 MHz時鐘
寫入時間：
5毫秒內的字節寫入
在5毫秒內寫入頁面
工作溫度范圍：
-40°C至+85°C
隨機和順序讀取模式
整個內存陣列的寫保護
增強的ESD/閉鎖保護
超過400萬個寫入周期
200多年的數據保留
包裝：
SO8
TSSOP8
UFDFPN8
WLCSP
未打磨晶片（每個晶片都經過測試）
M24512應用
Home Projector
OTT媒體播放器
電視
遙控器
音箱

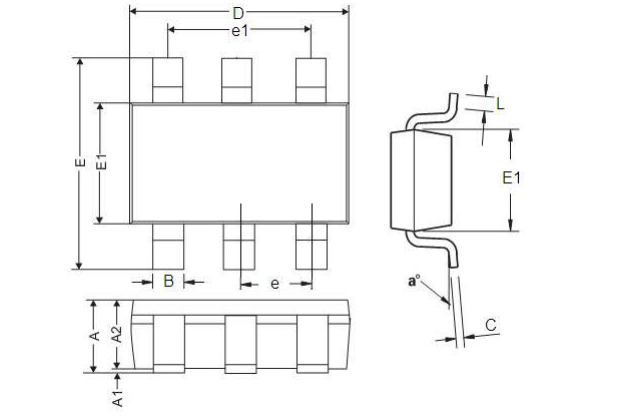

封裝引腳
方框圖
