芯圣電子腳位兼容S003系列單片機—HC18M003介紹
HC18M003是一顆采用高速低功耗CMOS工藝設計開發的增強型8位ADC單片機，內部有4K*16bit MTP程序儲存器，512*8bit RAM，128Bytes EEPROM,最多18個雙向I/O口，3個定時器/計數器，1組12位帶死區控制互補PWM，8+1路12位ADC，1個UART,1個SPI，1個IIC，HC18M003支持2.0~5.5V的工作電壓以及-40℃~+85℃的工作溫度，并且支持引腳映射功能。

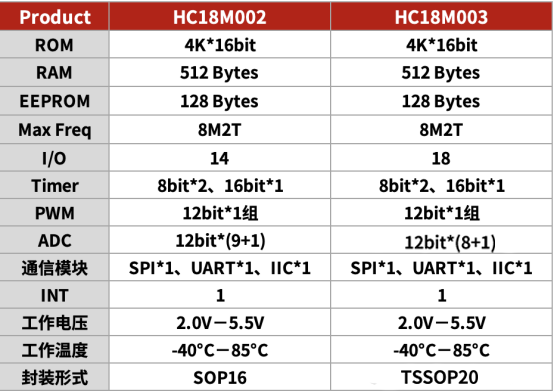

以下為該系列目前在售的型號及對應參數：
HC18M003是PIC內核MTP單片機，具有功耗低、高性能、高集成度以及可快速移植的優點，并廣泛應用于小家電類產品。
HC18M003采用芯圣電子自主研發的IDE開發環境，搭配HC-ICD PRO仿真器和HC-PM18 PRO燒錄器，使用戶的開發更為方便快捷。此外，芯圣電子還配備了專業的FAE團隊，為用戶的開發之旅保駕護航！
