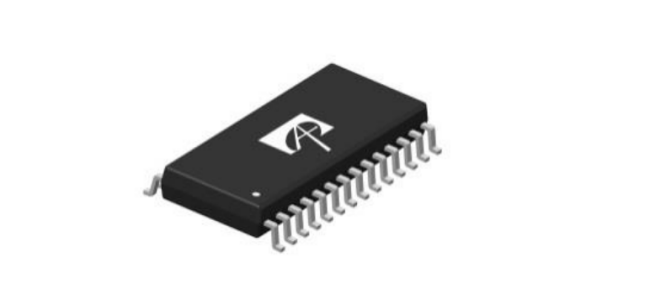

一文讀懂萬代AGD8136A/AGD8236A高壓柵極驅動器—AOS代理商永芯易
AGD8136A/AGD8236A是600V 6通道柵極驅動器IC，用于控制三相逆變器系統中的IGBT和功率MOS晶體管。由于特殊設計的共模濾波器，它在瞬態電壓變化。
特征
最大閉鎖電壓+600V
?輸出電流：+200mA/-350A（典型）
?所有信道的匹配傳播延遲
?射穿（交叉?zhèn)鲗?dǎo)）保護
?欠電壓鎖定保護（UVLO）
?過電流保護（OCP）
?與UV（Vcc電源）和OCP相對應的故障輸出
?故障條件下關閉所有通道
?可調故障輸出持續時間
?兼容3.3V/5V CMOS和TTL輸入邏輯
?輸入邏輯：施密特觸發器接收器電路（低電平有效）
應用
三相電機驅動
家用電器
通用IGBT和功率MOS柵極驅動器

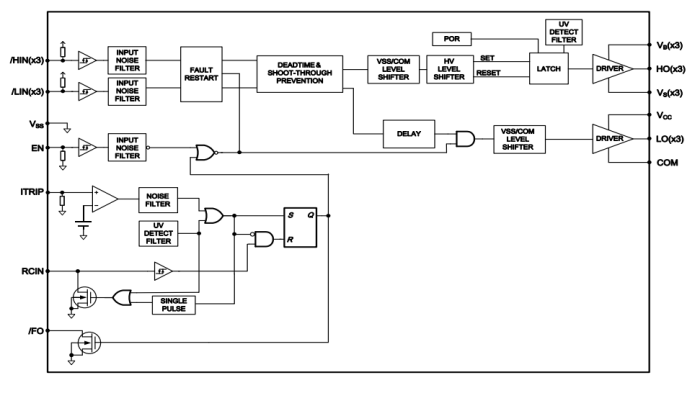

方框圖

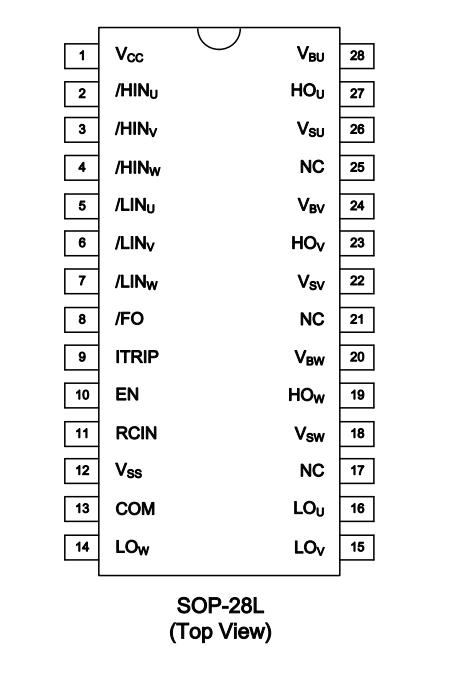

引腳

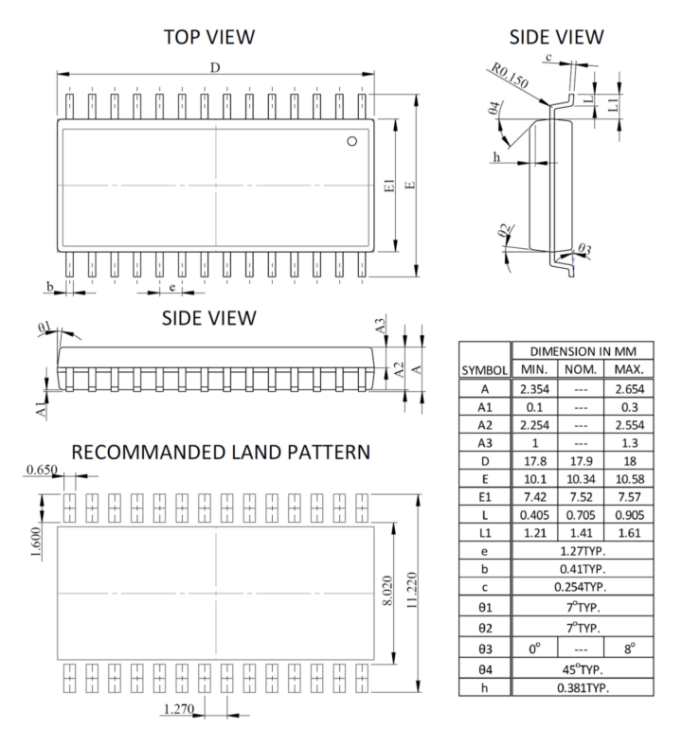

封裝

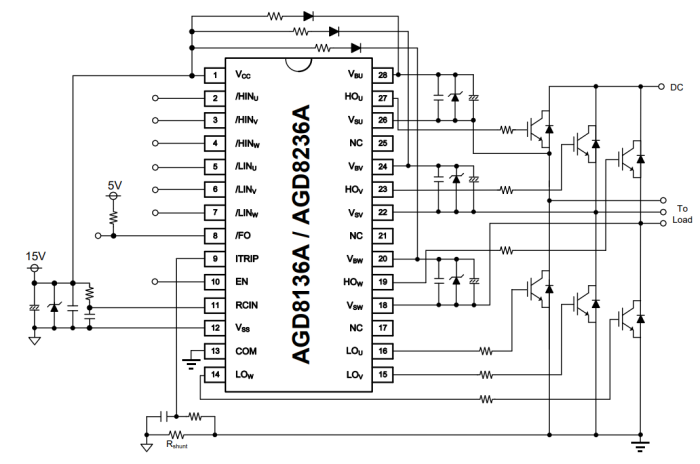

典型應用電路圖
