一文搞懂南京微盟ME3118降壓穩壓器，特點+工作原理+應用場合
ME3118是一款簡易高效，最大輸出電流5A的同步 整流降壓穩壓器。ME3118輸入電壓范圍從4.5V 到18V， 可以提供最大5A的輸出電流，輸出電壓最低到0.8 V。該 產品采用帶散熱盤的ESOP8 封裝，工作溫度在 -40 °C 到+85 °C 。
特點
4.5 V 到 18 V 工作電壓范圍
最大5A 連續輸出電流
同步降壓: 43mΩ內置高側開關和40mΩ 內置低側開關 (VIN= 10 V)
高達95 %效率
外置軟啟動功能
輸出電壓可調，最低0.8 V
500 KHz PWM工作模式
逐周期限流保護
短路保護
封裝形式
8-pin ESOP8
應用場合
DC/DC 電源
液晶電視
筆記本電腦
DVD 和藍光播放器
光纖調制器

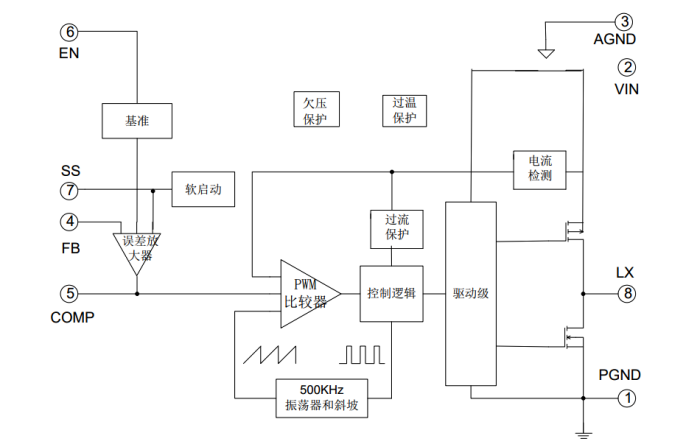

功能框圖

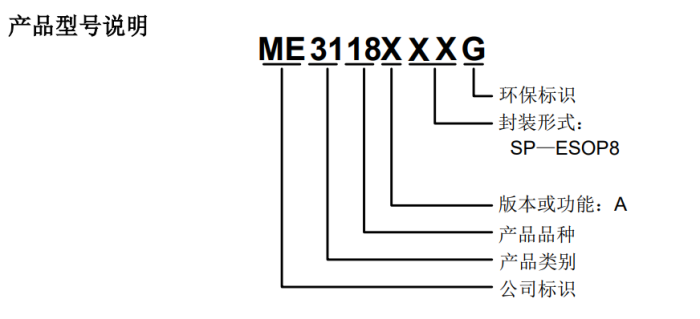

南京微盟產品型號說明

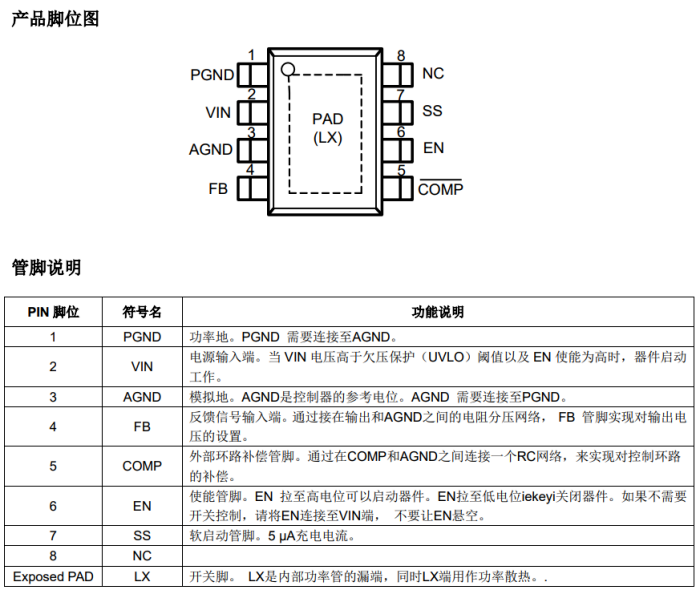

引腳和引腳功能

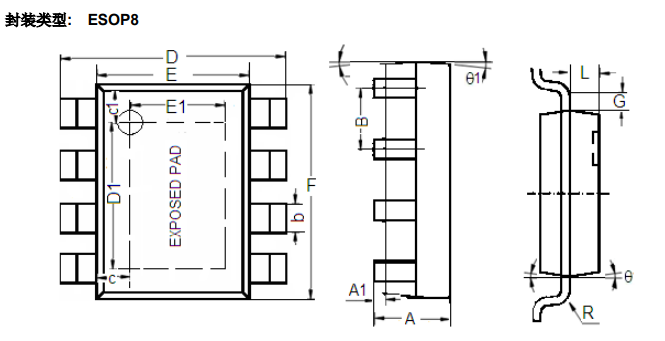

封裝

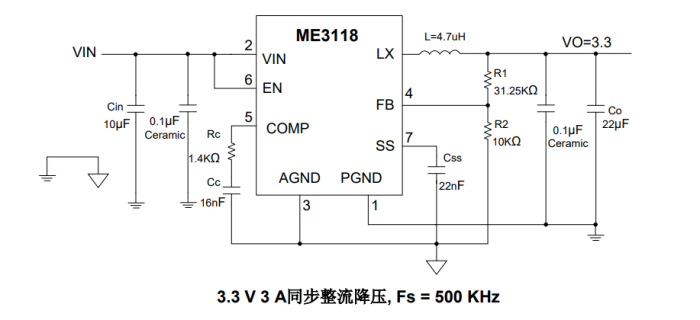

典型應用圖
南京微盟代理商永芯易科技：如有采購需求可通過聯系客服獲取芯片產品規格書或芯片樣品測試（樣品測試：終端廠家專享，需提供公司信息）最終解釋權歸我司所有。
