開關電源是很多電子硬件產品中都有的電路模塊，并且這個模塊也是非常重要的，常常對于電路設計的要求也蠻高，并且開關電源包含的相關知識內容也是相比于其他模塊有著自己的一套專業術語。

這些專業術語包含了像是開關電源的工作原理，開關電源的技術參數，相關技術等等，像是拓撲結構，正激式，連續模式，PWM，占空比，誤差放大器，反饋電路等等，都是需要了解的，不要在實際中被問到卻不知道這是個什么玩意，那就尷尬了。

（1）拓撲結構

電路的拓撲結構指的是電路的組成架構。

而開關電源的拓撲結構指的就是整個功率變換器的電路結構，也就是像降壓型，升壓型等等，就是整個DC/DC變換器的結構。一般如果電路的拓撲結構不同，那PWM控制器或者輸出整流濾波電路也會有相應的變化。

拓撲結構的確定相當于設計時也基本確定了開關電源的工作原理和輸出特性。

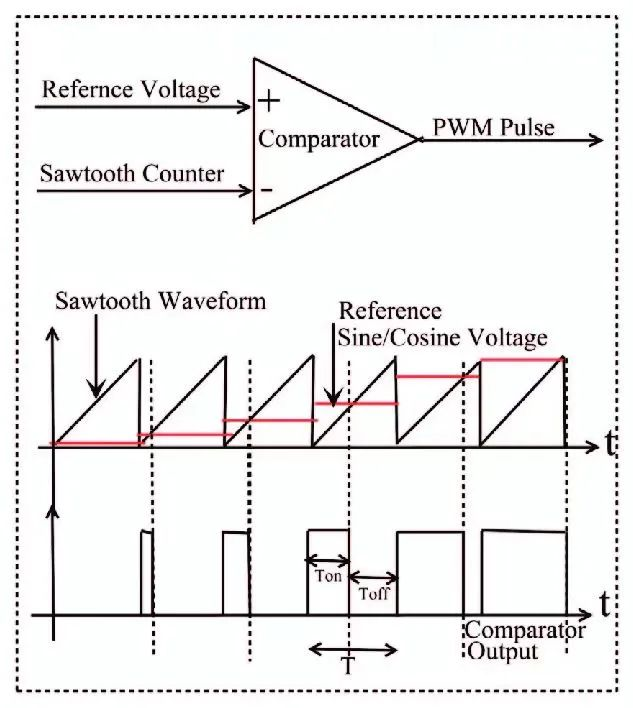

（2）PWM（脈寬調制）

PWM相信大部分人都有聽說過。

它是脈沖寬度調制（Pulse Width Modulation），也叫脈寬調制，是開關電源常常會用到的一種調制控制方式。

它的工作原理是在開關頻率不變的情況下（開關周期不變），通過去改變脈沖寬度，從而達到調制輸出電壓的效果。

PWM的頻率：指的是1秒鐘內信號從高電平到低電平再回到高電平的次數，也就是1秒鐘時間PWM有多少個周期。

（3）正激式/反激式

正激式和反激式

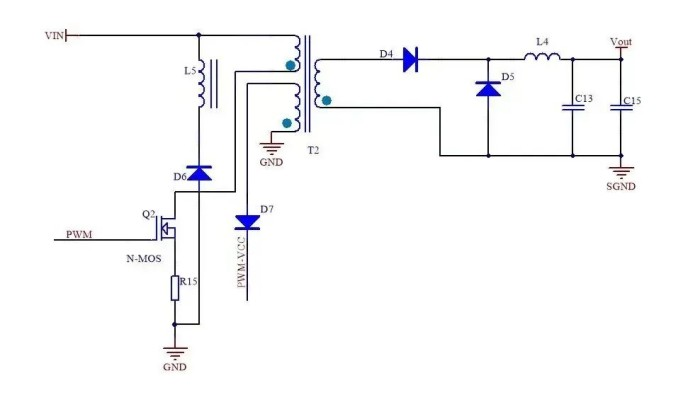

也就是說，從能量傳輸?shù)慕嵌瓤吹脑挘诠β书_關管導通期間向負載傳輸能量的DC/DC變換器就是正激式變換器。

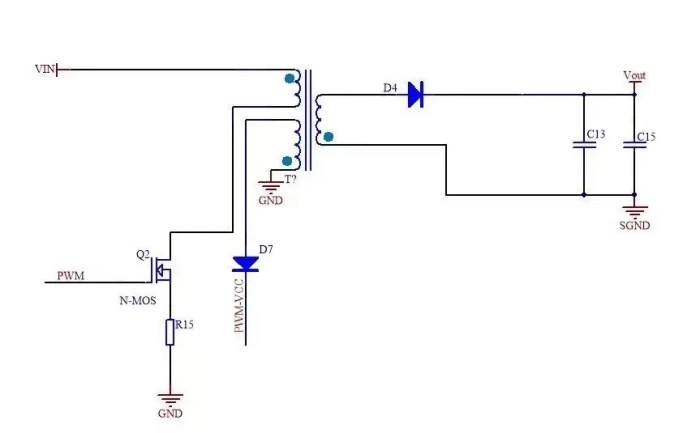

相反的，在功率開關關閉期間向負載傳輸能量的DC/DC變換器就是反激式變換器。并且還有不同的是，在反激式開關電源中，變壓器不僅起到變換電壓傳輸能量的作用，同時還能起到儲能電感的作用。

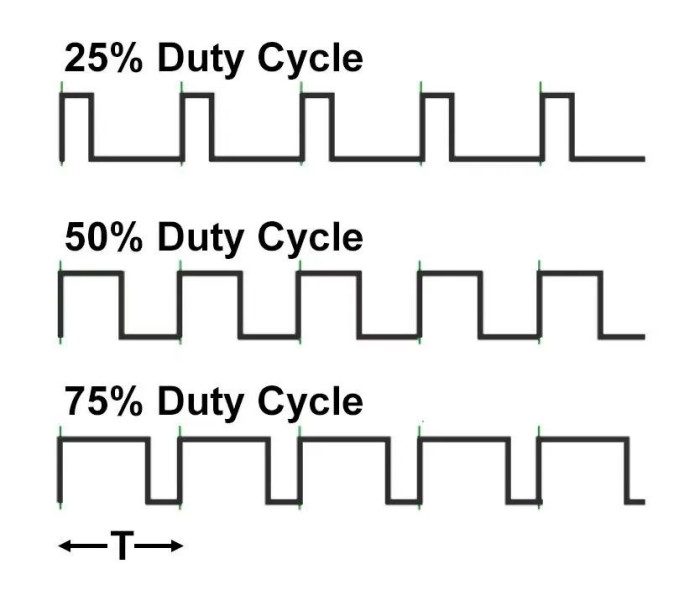

（4）占空比

這個同PWM一樣，也是一個比較常見的名詞，它是描述脈沖寬度的一項參數，通常用百分數表示。

在開關電源中，比如說開關周期是T，功率開關的導通時間是Ton，那這個電路的脈沖寬度的占空比就是Ton/T，一般情況，根據開關電路的拓撲結構不同，占空比也不同，不過可以調整，占空比可以在0~100%之間進行調整。

（5）基準電壓

基準電壓也叫參考電壓，是由基準電壓源所產生的穩定不變的電壓，使用Uref表示。基準電壓是電子電路中的電壓標準，并且如其他電子模塊器件像模數轉換器，直流穩壓電源等必須要有基準電壓，才能精確測量未知電壓，輸出標準電壓。

開關電源的輸出電壓是基準電壓的固定倍數，因為基準電壓是穩定不變的電壓，所以輸出電壓也是穩定在一個數值的。
