DIODES美臺AH211無刷直流電動機換向用霍爾效應傳感器
Diodes美臺AH211是一款集成式霍爾傳感器，帶有輸出驅動器和頻率發生器，設計用于無刷直流電動機應用的電子換向。該器件包括一個用于磁感應的片上霍爾傳感器，一個用于放大霍爾電壓的放大器，一個施密特觸發器以提供開關滯后以抑制噪聲，一個溫度補償電路來補償霍爾靈敏度的溫度漂移，兩個互補的集電極開路驅動器用于吸收大負載電流。Diodes美臺AH211還包括一個內部帶隙調節器，用于為內部電路提供偏置電壓。將設備置于可變磁場中，而磁通密度大于閾值BOP時，DO將打開（低），而DOB（和FG）將關閉（高）。保持該輸出狀態，直到磁通密度反轉降到BRP以下，導致DO關閉（高）并且DOB（和FG）打開（低）。

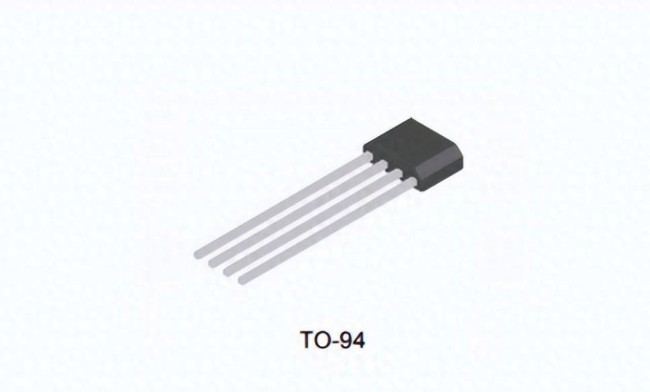

AH211采用TO-94（SIP-4L）封裝。
AH211功能
·片上霍爾傳感器
·3.5V至16V電源電壓
·400mA（avg）輸出灌電流
·-20°C至85°C的工作溫度
·內置FG輸出
·薄型TO-94（SIP-4L）封裝
·ESD額定值：600V（機器型號）
AH211應用
·雙線圈無刷直流電動機
·雙線圈無刷直流風扇
·計數
·速度測量
AH211型號
AH211Z4-AE1
AH211Z4-AG1
AH211Z4-G1
AH211Z4-BE1
AH211Z4-BG1
AH211Z4-G1
