德州儀器LM293比較器的技術參數與應用

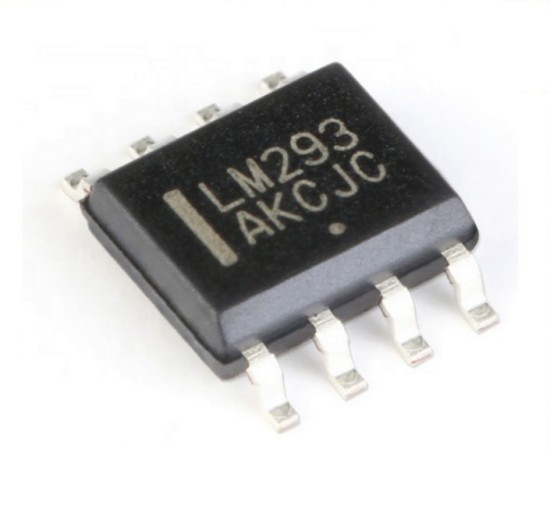

LM293是德州儀器（Texas Instruments）生產的雙比較器芯片，而非意法ST生產的產品。以下是LM293的技術參數和應用：
技術參數：
– 工作電壓范圍：2V至36V
– 輸入電壓范圍：-0.3V至+36V
– 輸出電流：20mA
– 工作溫度范圍：-25℃至+85℃
– 封裝形式：DIP-8、SOIC-8
應用：
– 電源管理：電池電壓監測、電源切換
– 信號處理：電壓比較、信號放大、信號選擇
– 控制系統：電機控制、溫度控制、光電控制
LM293具有高精度、低功耗、高速度等特點，廣泛應用于工業控制、汽車電子、醫療設備等領域。
