意法半導體ILPS22QS絕對數字輸出氣壓計的工作原理、特性和應用領域

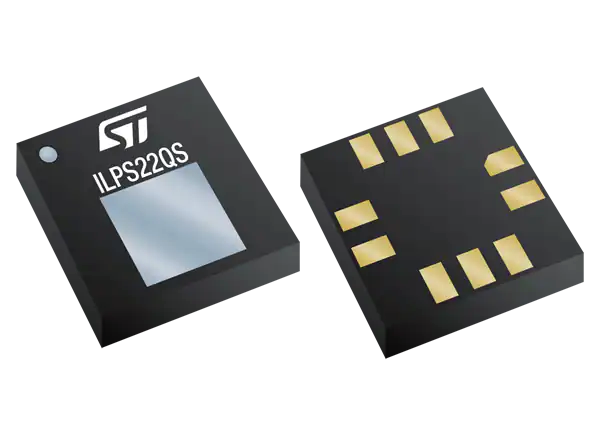

意法半導體ILPS22QS絕對數字輸出氣壓計是一款超緊湊壓阻式絕對壓力傳感器，可作為數字輸出氣壓計使用。ILPS22QS支持雙量程，最高可達用戶選擇的4060hPa。ILPS22QS具有超低的壓力噪聲和極低的功耗。
STM ILPS22QS絕對數字輸出晴雨表結合了一個傳感元件和一個IC接口，通過I(2)C, MIPI I3CSM或SPI接口從傳感元件到應用程序進行通信。檢測絕對壓力的傳感元件由一個懸浮膜組成，該懸浮膜采用ST公司開發的專用工藝制造。
ILPS22QS采用全模、開孔LGA封裝(HLGA)，工作溫度范圍從-40°C到+105°C。LGA封裝有孔，允許外部壓力到達傳感元件。
特性
可選擇雙量程絕對壓力范圍
模式1在260hPa ~ 1260hPa
模式2在260hPa ~ 4060hPa
電流消耗降至1.8 μ A
0.5hPa絕對壓力精度
0.34Pa低壓傳感器噪聲
0.45Pa/°C的高性能TCO
嵌入式溫度補償
擴展溫度范圍從-40°C到+105°C
24位壓力數據輸出
ODR從1Hz到200Hz
SPI、I(2)C或MIPI I3CSM接口
支持1.08V數字接口
嵌入式FIFO
用于處理模擬輸入數據的嵌入式模擬集線器
嵌入式Q(var)用于檢測電荷變化
中斷功能:數據準備，F(xiàn)IFO標志，壓力閾值
1.7V至3.6V電源電壓
高抗沖擊生存能力
小而薄的包裝
ECOPACK無鉛的
應用程序
工業應用
氣、水計量
氣象站設備
室外設備用高度表和氣壓計
智能濾鏡
呼吸機和CPAP設備
人檢測
