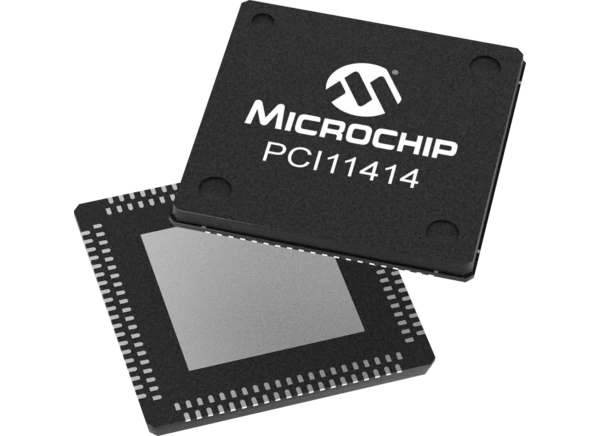

美國微芯PCI11414 PCIe開關，帶USB 3.2, MAC和I/O的介紹、特性、及應用
美國微芯PCI11414 PCIe Switch w/ USB 3.2, MAC和I/O結合了USB 3.2 Gen 2主機控制器，以太網MAC和可編程I/O。Microchip Technology PCI11414提供一個4通道(4x8GT/s)上行端口和一個1通道(1x8GT/s)下行端口，使其成為提高嵌入式應用中PCIe帶寬的理想選擇。設備通過PCIe Revision 4認證。x規格，最大線路速率8GT/s。根據需要使用PCIe上行單通道或多通道。PCI11414確保從外部接口到交換結構和端點控制器的PCIe合規性。
特性
集成PCI交換結構
512byte最大負載大小
集成PCIe物理接口
4車道(4x8GT/s)上行接口
允許單車道、雙車道或四車道連接
1通道(1x8GT/s)下行接口
集成USB 3.2 Gen 2 (10Gbps)物理接口
集成xHCI USB 3.2 Gen 2 (10Gbps) USB主機控制器
2倍10Gbps Gen 2 PHY
4個USB HS/FS/LS PHY
USB Type-C 或Type-A2.5Gbps以太網MAC的多種配置選項
IEEE 802.3標準
RGMII支持10/100/1000Mbps
SGMII支持1Gbps
SGMII+支持2.5Gbps
巨型框架支架
精確時間協議
IEEE 1588-2008支持端到端加密和P2P一步走
可編程時間比較輸出(例如，1PPS)
全面的電源管理功能
PCIe 3.1 LPSS (Low Power Sub States) L2(帶輔助接口)電源)
包裝
符合無鉛rohs標準的164引腳DRQFN封裝
電源和I/O
集成上電復位電路，可配置欠/過壓保護
閉鎖性能超過150mA / EIA/JESD78, II類
JEDEC 3A級ESD性能
uart
RS232 / RS485
Auto-direction控制
標準和先進的速度支持
基本或全面的信號支持
附加功能
多功能GPIOs
可編程引腳多路復用器
能夠使用低成本的25MHz晶體或時鐘，以減少BOM
SPI外設接口
SMBus目標接口
SMBus控制器接口
PVT傳感器
JTAG絲錐
環境
可在商業和工業溫度等級
應用領域
單板計算機(SBC)
邊緣計算
工業PC (IPC)
邊設備
存儲擴展

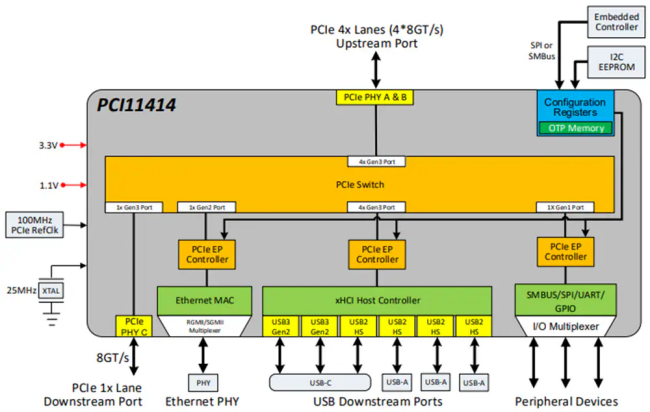

功能框圖
