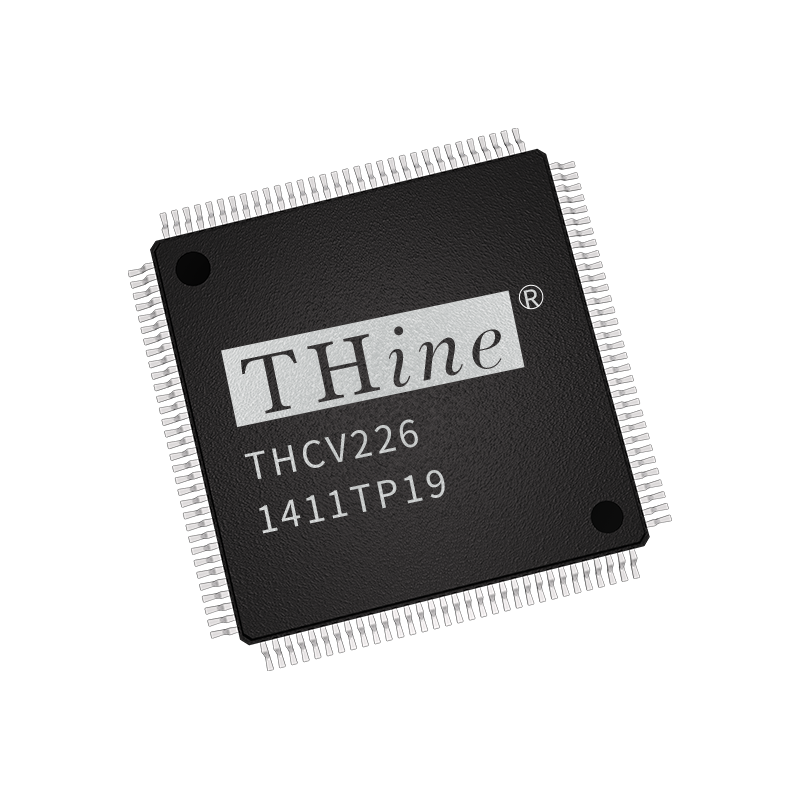

THINE哉英電子THCV226串行器/解串器的工作原理、參數、引腳圖、應用場景
THCV226設計用于支持主機和顯示器之間的視頻數據傳輸。該芯片可通過四對差分的V-by-One HS車道。該芯片采用TQFP封裝，支持高達1080p/10b/120Hz的視頻數據傳輸。最大串行數據速率為3.4Gbps/通道。
特征
選擇正常/高速LVDS輸出電纜
1.8V單電源
顏色深度可擴展：每種顏色8/10位
可選擇交叉/分配模式
監控信號功能
1.8V LVTTL I/O接口
封裝：128引腳0.4mm間距TQFP
（16毫米x 16毫米）
寬頻率范圍
CML輸入的交流耦合
CDR不需要外部頻率參考
支持?jǐn)U頻時鐘容差
最高30kHz/+0.5%（輸入排列）
V-by-One”HS標準
PLL不需要外部組件
斷電/輸出啟用模式
封裝：TQFP128
應用
電視會議系統
游戲機
4K投影機
醫療用監視器

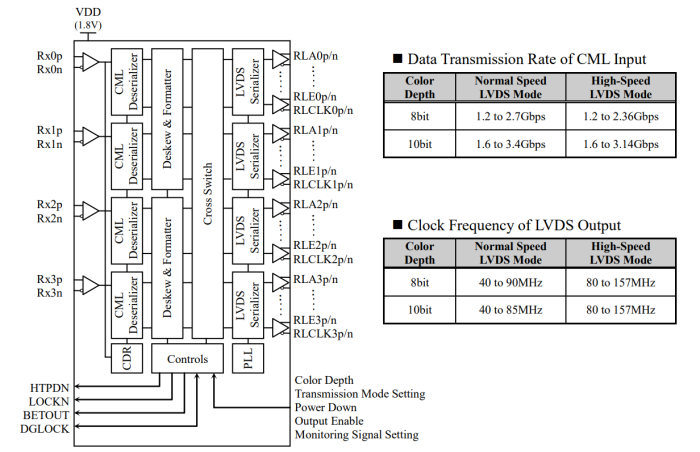

方框圖

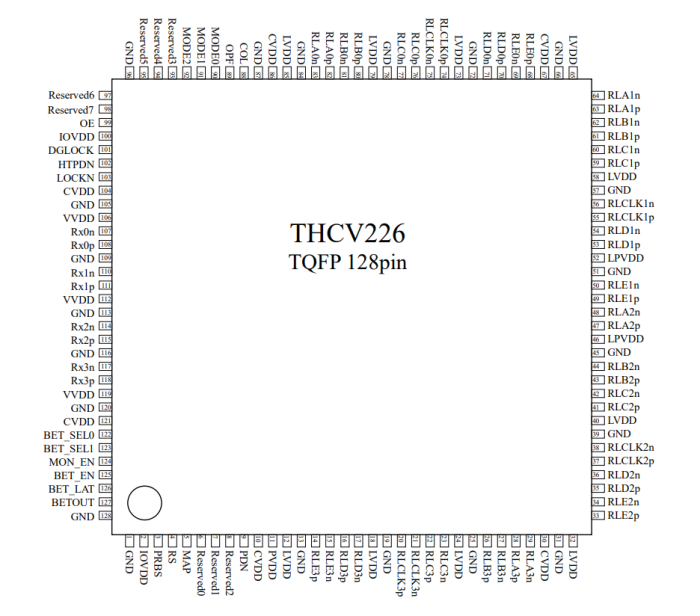

引腳

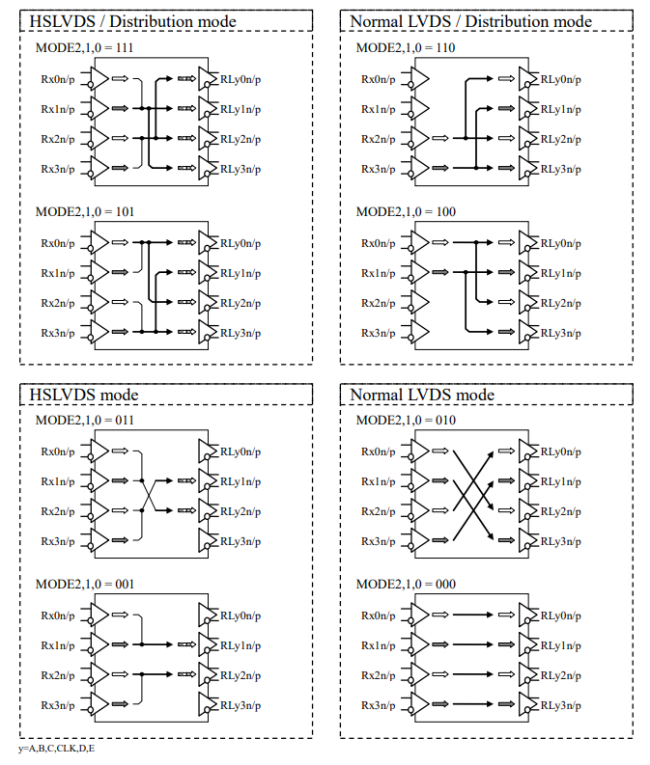

傳輸模式選擇圖
