Qorvo射頻功率放大器芯片TGA2583-SM的工作原理、參數、引腳以及應用場景

來源：Qorvo| 發布日期：2023-11-28 15:10

Qorvo 的 TGA2583-SM 是一款封裝的 MMIC 功率放大器，工作頻率范圍為 2.7 至 3.7 GHz。TGA2583-SM 采用 Qorvo 生產的 0.25 微米 GaN on SiC 工藝設計。

TGA2583-SM 通常提供 40.5 dBm 的飽和輸出功率、> 50% 的功率附加效率和 33 dB 的小信號增益。它可以在脈沖和 CW 條件下工作。

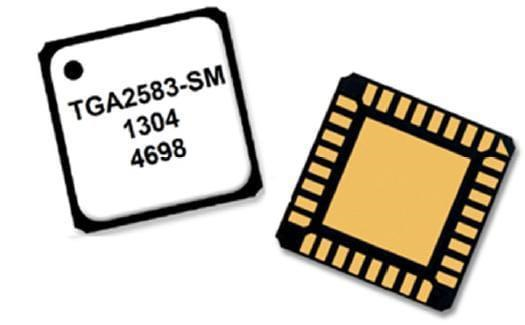

TGA2583-SM 采用低成本、表面貼裝 32 引腳 5x5 AIN QFN 封裝。它非常適合支持商業和國防相關的雷達應用。兩個 RF 端口都集成了隔直電容器，并且完全匹配 50 歐姆。

產品特點

最小頻率(GHz) 2.7

最大頻率(GHz) 3.7

飽和度(dBm) 40.6

增益（分貝） 33

PAE （%） > 50

電壓（V） 25 至 32

電流（毫安） 175

包裝類型 QFN

包裝（毫米） 5.0 x 5.0 x 1.45

頻率范圍：2.7 - 3.7 GHz

PSAT：40.5 分貝

PAE：>50%

小信號增益：33dB

回波損耗：> 12dB

偏置：V D = 25 - 32 V（CW 或脈沖），I DQ = 175 mA，V G = -2.3 V（典型值）

脈沖 V D：PW = 100 us，DC = 10%

封裝引腳：QFN32

封裝尺寸：5.0 x 5.0 x 1.45 毫米

應用

商用和軍用雷達

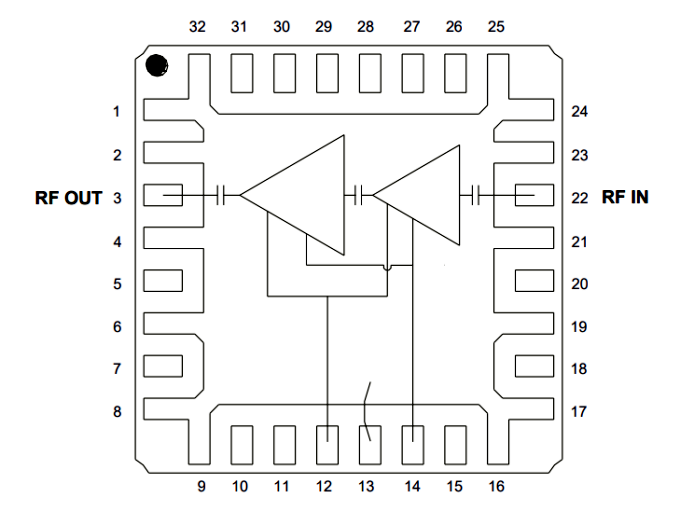

引腳

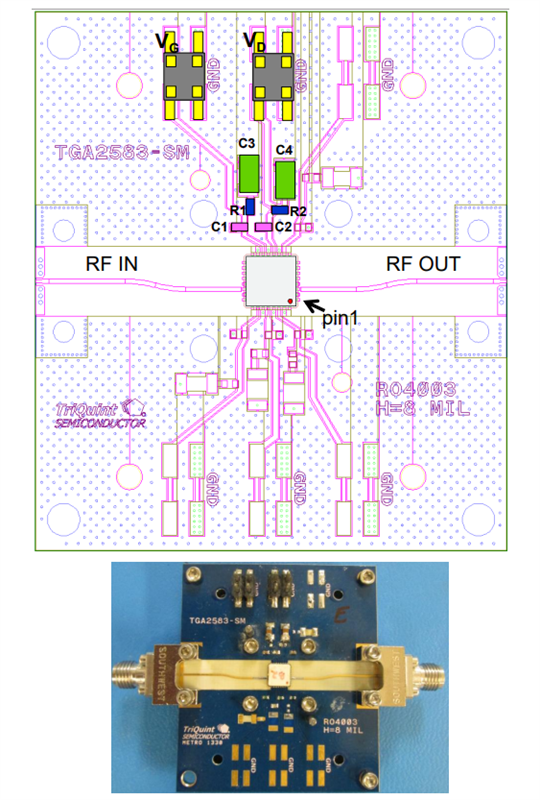

評估板布局
