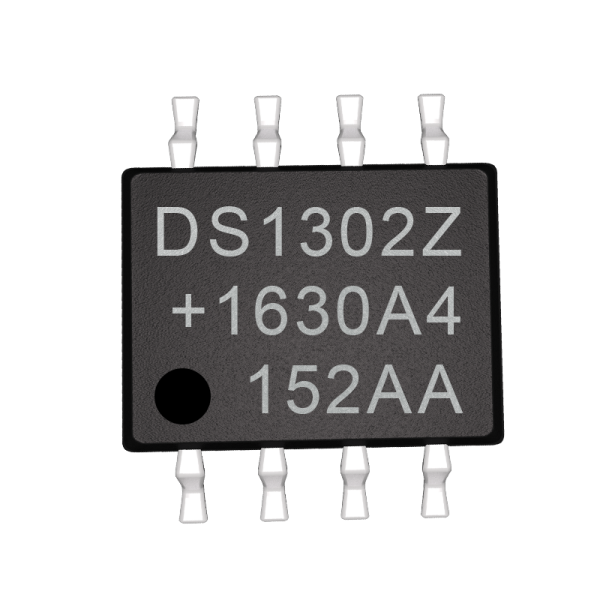

DS1302ZN涓流充電計時芯片包含一個實時時鐘/日歷和31字節的靜態RAM。它通過一個簡單的串行接口與微處理器通信。實時時鐘/日歷提供秒、分鐘、小時、天、日期、月份和年份信息。對于少于31天的月份，月末日期會自動調整，包括閏年的更正。時鐘以24小時或12小時的形式運行，帶有AM/PM指示器。

利用同步串行通信簡化了DS1302與微處理器的接口。與時鐘/RAM通信只需要三根導線：CE、I/O（數據線）和SCLK（串行時鐘）。數據可以一次向時鐘/RAM傳輸1個字節，也可以在多達31個字節的突發中傳輸。DS1302設計用于在非常低的功率下工作，并在小于1μW的功率下保留數據和時鐘信息。

DS1302是DS1202的繼任者。除了DS1202的基本計時功能外，DS1302還具有用于主電源和備用電源的雙電源引腳的附加功能，可編程用于VCC1的涓流充電器和七個額外字節的暫存存儲器。

優點和功能

完全管理所有計時功能

實時時鐘計數秒、分鐘、小時、月份日期、月份，

一周中的哪一天，以及閏年補償有效期至2100年的年份

31 x 8電池供電通用

內存

最簡單的串行端口接口

微控制器

簡單的3線接口

TTL兼容（VCC=5V）

單字節或多字節（突發模式）

時鐘讀取或寫入的數據傳輸

RAM數據

低功耗運行可延長電池備份

運行時間

2.0V至5.5V完全運行

在2.0V時使用小于300nA

8引腳DIP和8引腳SO最小化所需空間

可選工業溫度范圍：-40°C至+85°C，支持廣泛應用

應用

數字時鐘

計時器

溫度計

電子秤

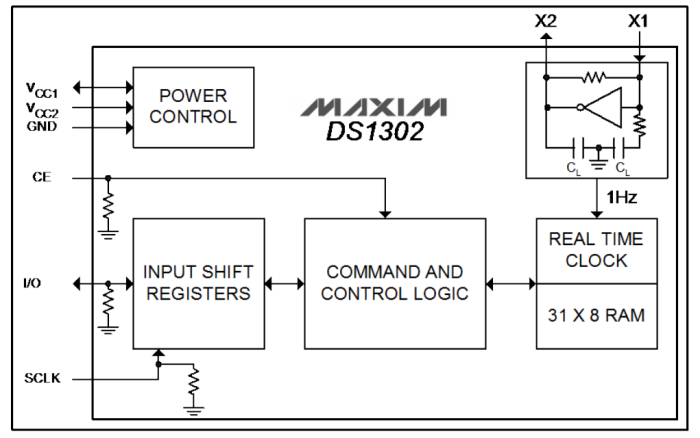

方框圖

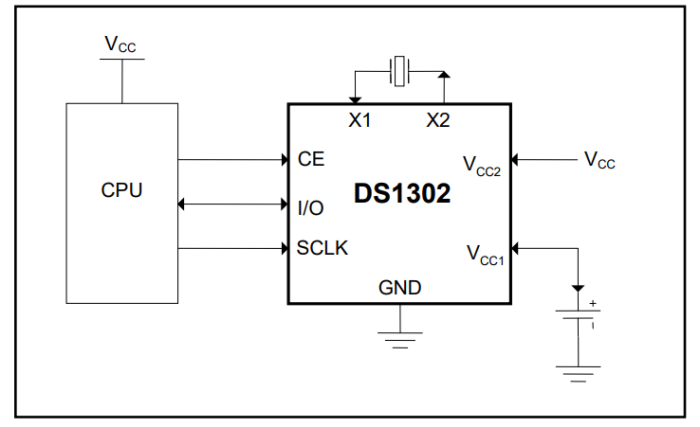

典型操作電路圖

引腳
