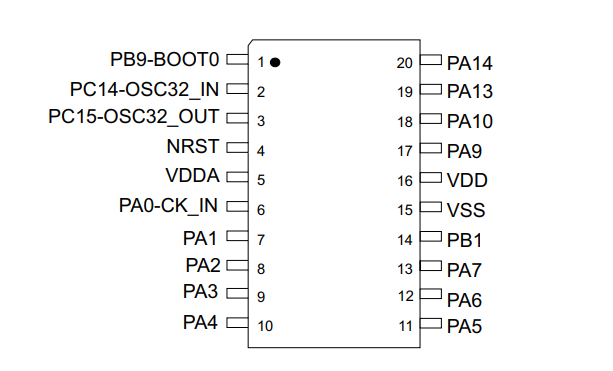

意法半導體STM32L010F4P6微控制器的介紹、參數、應用、引腳封裝和電路圖

來源：意法半導體| 發布日期：2023-12-01 11:06

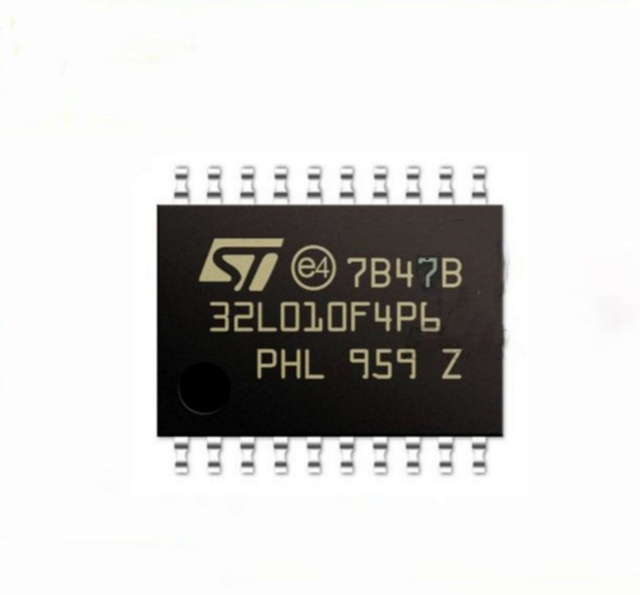

STM32L010F4P6超低功耗微控制器是意法半導體STM32L010系列。

超低功耗STM32L010F4P6微控制器包含高性能Arm?Cortex?-M0+32位RISC核心，工作頻率為32 MHz，高速嵌入式存儲器（16 KB閃存程序存儲器、128字節數據EEPROM和2 KB RAM）以及廣泛的增強型I/O和外圍設備。

STM32L010F4P6在廣泛的性能范圍內提供高功率效率。這是通過大量選擇內部和外部時鐘源、內部電壓自適應和幾種低功率模式來實現的。

STM32L010F4P6提供多種模擬功能：一個帶硬件過采樣的12位ADC、幾個定時器、一個低功耗定時器（LPTIM）、兩個通用16位定時器、一臺RTC和一臺可用作時基的SysTick。STM32L010F4P6還具有兩個看門狗，一個具有獨立時鐘和窗口功能的看門狗，以及一個基于總線時鐘的窗口看門狗。此外，STM32L010F4P6嵌入了標準和先進的通信接口：一個I2C、一個SPI、一個USART和一個低功耗UART（LPUART）。

STM32L010F4P6還包括一個實時時鐘和一組在待機模式下保持供電的備份寄存器。超低功率STM32L010F4P6的工作電壓為1.8至3.6 V，溫度范圍為-40至+85°C。一套全面的節能模式允許設計低功耗應用程序。

參數

– 內核：ARM Cortex-M0+
– 主頻：32MHz

– ADC：12位，1個通道– 存儲器：16KB Flash，2KB RAM
– 通信接口：SPI、I2C、USART
– 低功耗模式：多種低功耗模式，最低功耗為0.3A

應用

PC外圍設備、游戲、GPS設備

燃氣/水表和工業傳感器

醫療保健和健身設備

報警系統、有線和無線傳感器、視頻對講機

遠程控制和用戶界面

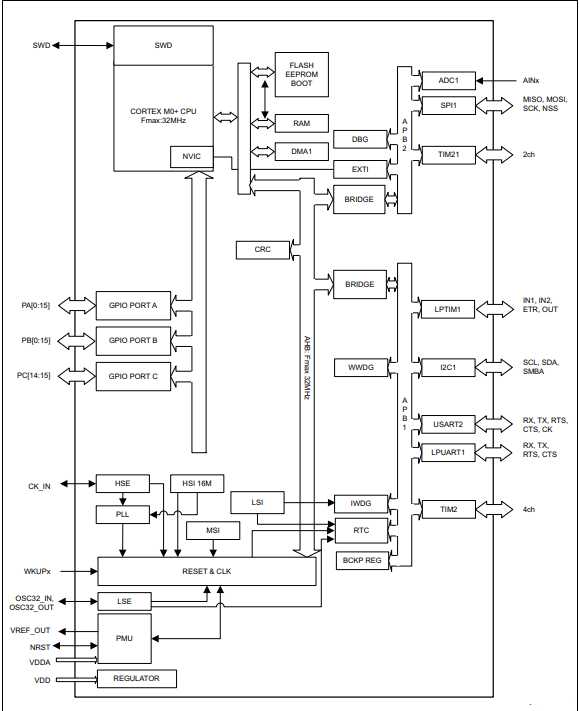

方框圖
