樂得瑞LDR6020P 是帶有 3 組 6 路 DRP USB-C通道（不需要另外像其他家方案需通過外圍去切換CC通道）及 PD 通信協議處理模塊和 USB2.0 Device 功能的 16 位 RISCMCU，內置 8K×16 位 MTP 程序存儲器（可燒錄 1000 次），512 字節的數據存儲器（SRAM）。

內置MOS LDO5V 輸出，可用于其他外部器件供電，最大可做20V5A 內置兩組 Type-C口 VBUS 電壓通路,外圍電路簡單，便于小型化設計。

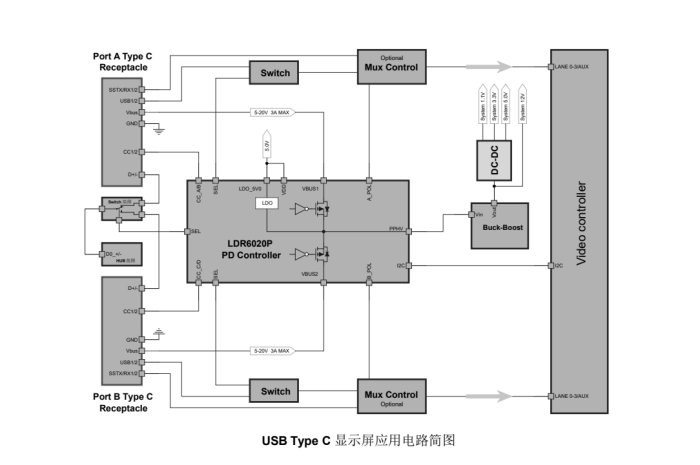

LDR6020P便攜顯示器雙C口盲插方案框圖

LDR6020P Type-C PD顯示器方案可以給顯示器提供一個全功能C口，支持手機，電腦，游戲主機等一線投屏功能，同時支持PD快充輸出。LDR6020P內置了 USB Power Delivery 控制器和 PD BMC PHY 收發器，支持PD2.0/3.0等快充協議，單芯片完成 Alternate Mode協商、PD快充輸出。

另外LDR6020P支持 USB ,IIC,CC升級功能，可廣泛應用于臺式顯示器，便攜顯示器等。

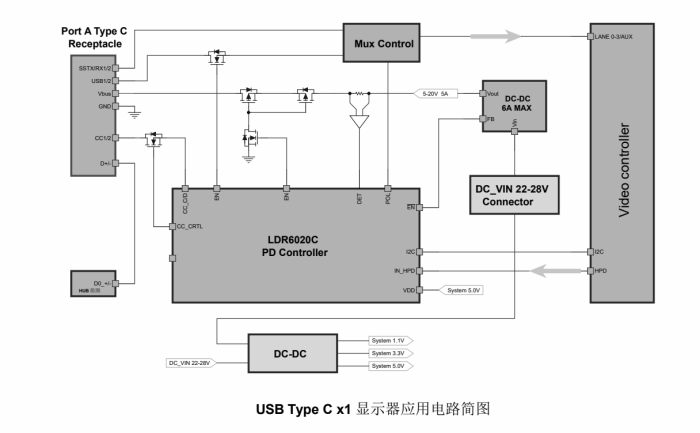

LDR6020P 臺式顯示器框圖

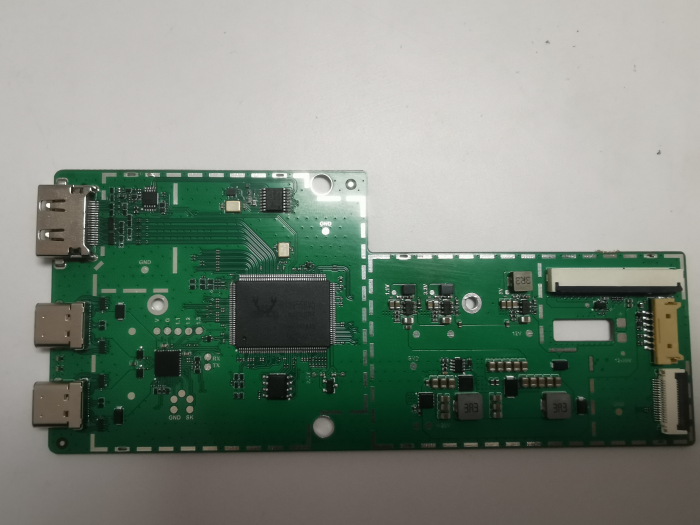

DEMO硬件實物方案介紹

LDR6020P+RTD2556

方案介紹

1：C1,C2口不分視頻，電源輸入口，雙Type-c接口盲插。

2：C1,C2可同時支持雙Type-C信號輸入，通過sclaer OSD按鍵切換信號。

3：內置LDO， mos管，最大支持20V5A，外圍精簡，利于小型化設計。

4：TYPE-C顯示器方案發起者，兼容性經過顯示器實力大廠驗證。

技術細節

支持常用手機、電腦、游戲主機的Type-C接口功能拓展

支持 USB PD2.0/3.0/PD3.1協議

支持最大100W對外輸出

支持USB Type-C正反插檢測與自動切換

支持VDM協商使得設備進入 Alternate Mode 模式輸出 DP 信號

支持USB,IIC，CC等多種升級方式

支持個性化功能定制以及二次開發

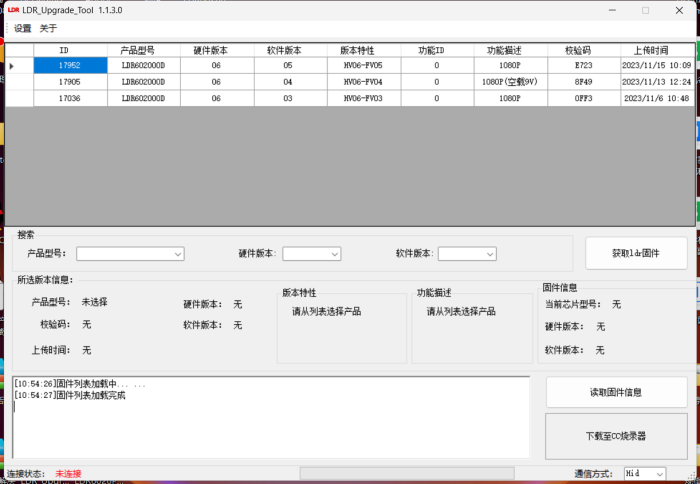

配套上位機軟件

產品介紹

雙Type-C盲插選型：

LDR6282 PD3.0認證協議芯片，USB-IF TID號：212

支持iic，USB轉UART，CC升級方式，多年市場驗證，顯示器市場出貨量，顯示器大廠采用兼容性NO.1。采用QFN32 5*5封裝

LDR6020 PD3.1協議芯片——已在過PD3.1認證。

支持iic，CC，USB升級方式 LDR6282升級版本，成本更具有性價比優勢。采用QFN48 5*5封裝

LDR6020P PD3.1協議芯片——已在過PD3.1認證。

支持iic，CC, USB升級方式，內置mos，LDO，最大可支持20V5A，外圍更精簡，成本更有優勢。采用QFN48 5*5封裝

非盲插 單C口顯示器：

LDR6282 PD3.0認證協議芯片，USB-IF TID號：212

支持iic，USB轉UART，CC升級方式，多年市場驗證，顯示器市場出貨量，顯示器大廠（小米，聯想,HKC,ACER,MSI,優派等）采用，兼容性NO.1。采用QFN32 5*5封裝

LDR6290 PD3.0協議芯片——非認證版本

支持USB 口升級和 Billboard 的功能，主要應用臺式單C口顯示器方案，采用QFN-28 4*4 封裝
