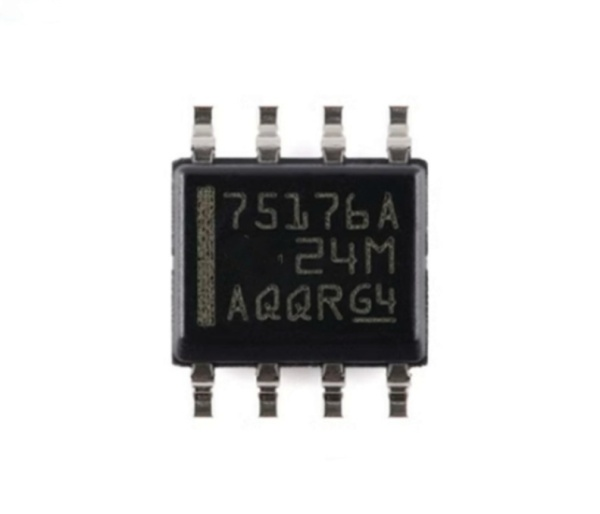

德州儀器SN75176ADR差動總線收發器的工作原理、特征、應用以及封裝引腳圖
德州儀器SN75176ADR是一款具有重要作用的通信集成電路，被廣泛應用于工業控制系統和數據通信領域。本文將為您詳細介紹SN75176ADR的特點和應用，幫助您更好地了解和使用這款產品。
首先，讓我們來看一下SN75176ADR的特點。SN75176ADR是一款差分傳輸器，它能夠在工業環境中提供可靠的通信傳輸。它具有高速傳輸和抗干擾能力強的特點，能夠有效地抵抗電磁干擾和噪聲，確保數據的可靠傳輸。此外，SN75176ADR還具有廣泛的工作電壓范圍和溫度范圍，適用于各種惡劣的工作環境。
其次，讓我們來看一下SN75176ADR的應用領域。SN75176ADR廣泛應用于工業控制系統和數據通信領域。在工業控制系統中，SN75176ADR可用于各種工業通信接口，實現設備之間的可靠通信。在數據通信領域，SN75176ADR可用于串行通信接口，實現數據的高速傳輸和遠距離傳輸。無論是在工業控制系統還是數據通信領域，SN75176ADR都能夠提供穩定可靠的通信傳輸，滿足各種應用需求。
應用
低速 RS485 通信（5Mbps 或以下）
對于 10Mbps，請使用 SN75176B
特征
雙向收發器
符合或超過 ANSI 標準 TIA/EIA-422-B 和 ITU Recommendations V.11 的要求
適用于嘈雜環境中的長距離總線線路上的多點傳輸
三態驅動器和接收器輸出
單獨的驅動器和接收器使能端
寬正負輸入/輸出總線電壓范圍
±60mA 最大驅動器輸出能力
熱關斷保護
驅動器正負電流限制
12kΩ 最小接收器輸入阻抗
±200mV 接收器輸入靈敏度
50mV 典型接收器輸入遲滯
由 5V 單電源供電

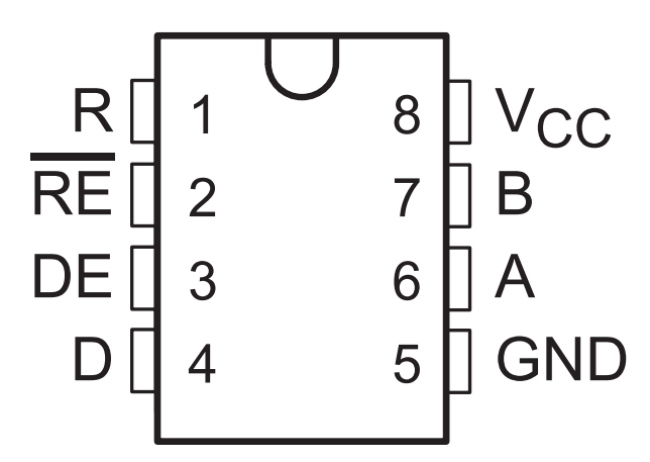

引腳圖

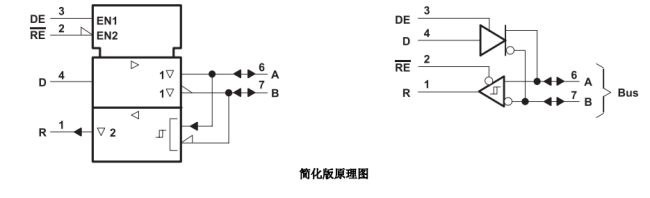

簡化版原理圖

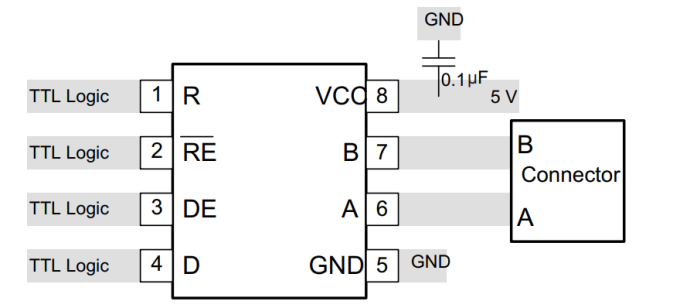

布局示例圖
希望本文對您對SN75176ADR有所啟發，并能夠幫助到您。如果您對SN75176ADR還有更多的疑問，歡迎與我們聯系，我們將竭誠為您解答。
