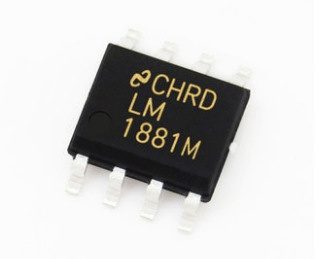

美國國半LM1881MX視頻接口芯片的工作原理、特點、應用以及封裝引腳圖
美國國半LM1881MX視頻同步分離器從幅度為0.5V至2V p-p的標準負向同步NTSC、PAL和SECAM視頻信號中提取定時信息，包括復合和垂直同步、突發/后沿定時以及奇數/偶數場信息。該集成電路還能夠為非標準的、更快的水平速率視頻信號提供同步分離。垂直輸出在垂直同步周期中的第一鋸齒的上升沿上產生。如果上述上升沿沒有出現在外部設置的延遲周期內，例如非標準視頻信號的情況，則在時間延遲之后產生默認垂直輸出。
特征
交流耦合復合輸入信號
>10kQ輸入電阻
<10 mA電源漏電流
復合同步和垂直輸出
奇數/偶數場輸出
突發門/后門輸出
水平掃描速率至150 kHz
邊緣觸發垂直輸出
非標準視頻信號的默認觸發垂直輸出（電子游戲家用電腦）
封裝:SOP8
應用
物聯網
智能家居
智能監控
智能電視
智能汽車

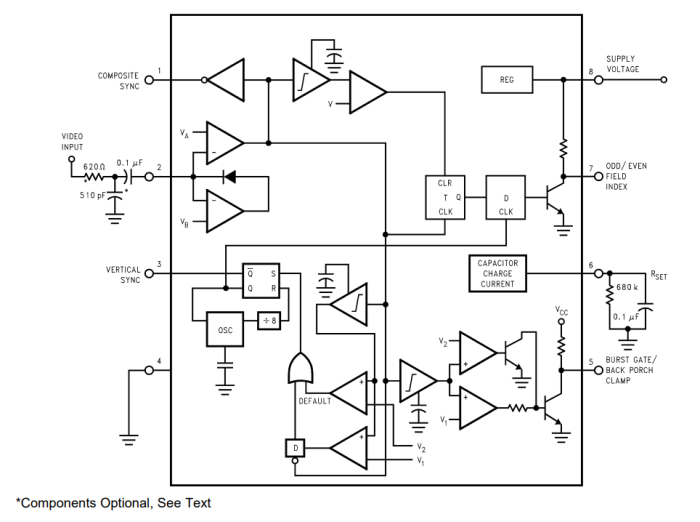

方框圖

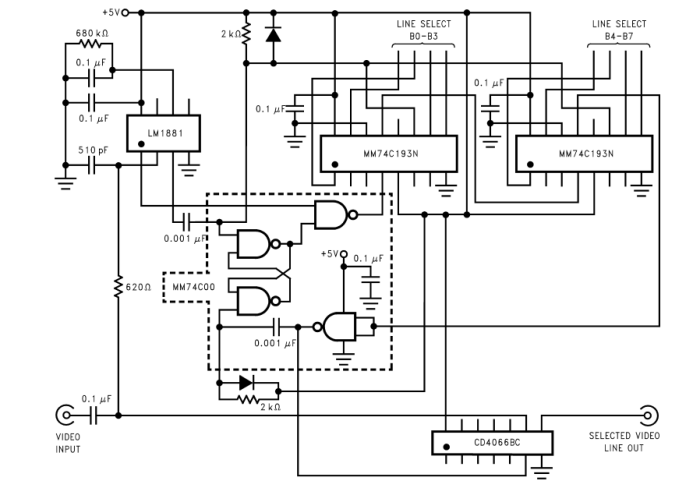

典型應用圖
引腳圖

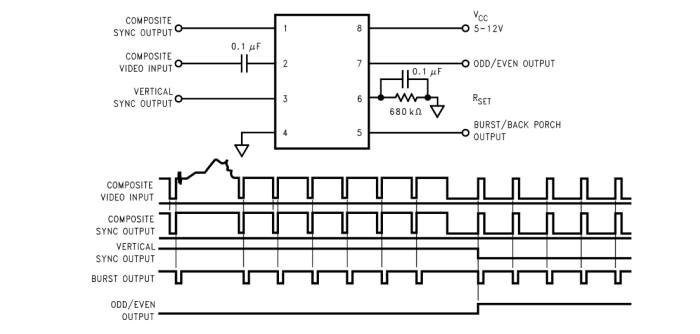

連接圖
