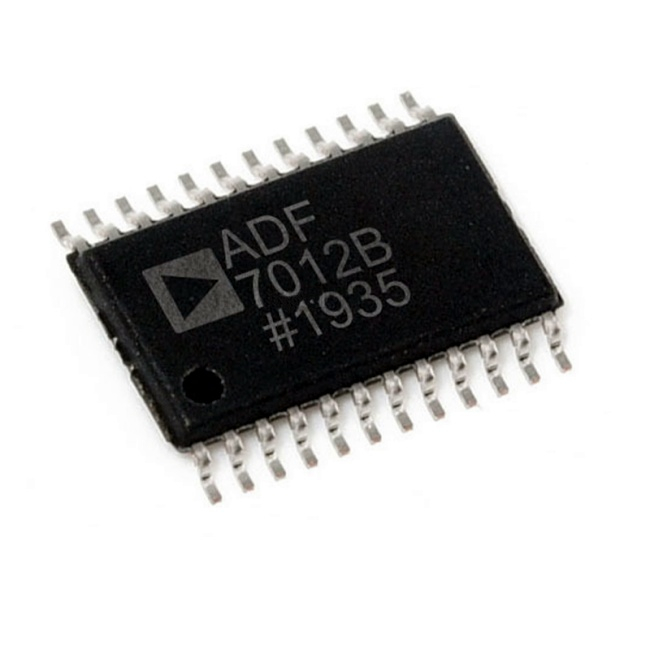

亞德諾ADF7012BRUZ-RL7無線收發芯片的工作原理、參數、應用以及引腳方框圖
亞德諾ADF7012BRUZ-RL7是一款低功率FSK/GFSK/OOK/GOOK/ASK超高頻發射機，專為短程設備（SRD）設計。輸出功率、輸出通道、偏移頻率和調制類型可通過使用四個32位寄存器進行編程。
分數N PLL和帶外部電感器的VCO使用戶能夠選擇75MHz到1GHz頻帶中的任何頻率。分數N PLL的快速鎖定時間使ADF7012BRUZ-RL7適用于快速跳頻系統。可用的精細頻率偏差和PLL相位噪聲性能有助于窄帶操作。
有五種可選擇的調制方案：二進制頻移鍵控（FSK）、高斯頻移鍵控制（GFSK）、二進制開-關鍵控（OOK）、Gaussian開關鍵控（GOOK）和幅度移位鍵控（ASK）。在補償寄存器中，輸出可以以＜1ppm的步長移動，從而可以對晶體參考中的頻率誤差進行間接補償。一個簡單的3線接口控制寄存器。在斷電時，
該部件具有典型的小于0.1μa的靜態電流。
特征
單片低功率超高頻發射機
75 MHz至1 GHz頻率操作
使用分數N PLL的多通道操作
2.3 V至3.6 V操作
車載調節器
可編程輸出功率
?16 dBm至+14 dBm，0.4 dB階躍
數據速率：直流至179.2 kbps
低電流消耗
868兆赫，10分貝，21毫安
433 MHz，10 dBm，17 mA
315 MHz，0 dBm，10 mA
可編程電池低電壓指示燈
24TSSOP封裝
應用
低成本無線數據傳輸
安全系統
射頻遙控器
無線計量
安全無鑰匙進入
引腳圖

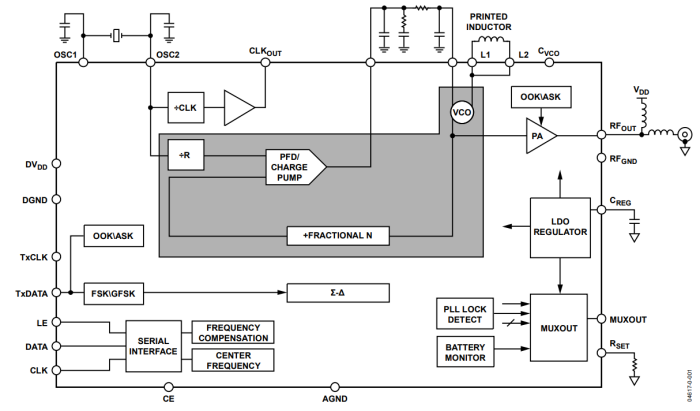

功能框圖
應用實例圖
