ST(意法半導體)生產的型號STM32H745ZGT6屬于32位MCU微控制器，采用高性能Arm?Cortex?-M7和Cortex?M4 32位RISC內核。Cortex?-M7內核的工作頻率高達480MHz，Cortex?M4內核的工作速度高達240 MHz。這兩個內核都具有浮點單元(FPU)，支持Arm?單精度和雙精度(Cortex?-M7內核)操作和轉換(符合IEEE 754)，包括一整套DSP指令和一個內存保護單元(MPU)，以增強應用程序的安全性。

STM32H745ZGT6包含高速嵌入式存儲器，具有高達2M字節的雙組閃存、高達1M字節的RAM(包括192 KB的TCM RAM、高達864 KB的用戶SRAM和4 KB的備份SRAM)，以及連接到APB總線、AHB總線、2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。

STM32H745ZGT6提供三個ADC、兩個DAC、兩個超低功耗比較器、一個低功耗RTC、一個高分辨率定時器、12個通用16位定時器、兩個用于電機控制的PWM定時器、五個低功耗定時器、一個真隨機數發生器(RNG)。該設備支持用于外部∑-Δ調制器(DFSDM)的四個數字濾波器。它們還具有標準和高級通信接口。

意法半導體STM32H745ZGT6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

封裝：144-LQFP(20x20)

包裝：托盤

核心處理器：ARM Cortex-M4，Cortex-M7

內核規格：32-位

速度：240MHz，480MHz

連接能力：CANbus，EBI/EMI，以太網，I2C，IrDA，LINbus，MDIO，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，SWPMI，UART/USART，USB OTG

外設：欠壓檢測/復位，DMA，I2S，LCD，POR，PWM，WDT

I/O數：97

程序存儲容量：1MB(1M x 8)

程序存儲器類型：閃存

RAM大小：1M x 8

電壓-供電(Vcc/Vdd)：1.62V ~ 3.6V

數據轉換器：A/D 23x16b; D/A 2x12b

振蕩器類型：內部

工作溫度：-40°C ~ 85°C(TA)

安裝類型：表面貼裝型

基本產品編號：STM32

產品應用：高性能MCU

意法半導體STM32H745ZGT6的功能特點

1、32位Arm?Cortex?-M7內核，帶雙精度FPU和L1緩存：16 KB數據和16 KB指令緩存，頻率最高480 Hz、MPU、1027 DMIPS/2.14 DMIPS/MHz(Dhrystone 2.1)和DSP指令；

2、32位Arm?32位Cortex?-M4內核，帶FPU，自適應實時加速器(ART加速器?) 用于內部閃存和外部存儲器，頻率高達240MHz、MPU、300 DMIPS/1.25 DMIPS/MHz(Dhrystone 2.1)和DSP指令存儲器；

3、高達2MB的閃存，支持邊讀邊寫；

4、1MB RAM：192 KB TCM RAM；

5、64KB的ITCM RAM+128KB的DTCM RAM用于時間關鍵例程)，864 KB的用戶SRAM，以及備份域中4KB的SRAM；

6、雙模式Quad SPI存儲器接口，最高運行133MHz；

7、靈活的外部存儲控制器，最多支持32位數據總線：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND閃存；

8、在同步模式下，內存時鐘最高可達125MHz；

9、CRC計算單元安全；

10、ROP、PC-ROP、主動篡改通用輸入/輸出；

11、多達168個具有中斷功能的I/O端口。

意法半導體STM32H745ZGT6的應用領域

STM32H747AII6是一款高性能32位MCU，廣泛應用于各個領域的嵌入式系統和物聯網應用，其主要應用領域如下：

汽車電子：STM32H747AII6具有強大的圖形處理能力和嵌入式顯示控制器，可用于汽車儀表板、信息娛樂系統、導航系統、駕駛員輔助系統等。

工業自動化：STM32H747AII6可用于控制和監測工業設備和生產線，具有高性能和實時性能，支持多種通信協議，如CAN、Ethernet、USART等。

醫療設備：STM32H747AII6具有高性能和低功耗特性，適用于醫療設備，如血壓計、血糖儀、心率監測器等。

智能物聯網設備：STM32H747AII6適用于各種物聯網設備，如智能傳感器、智能環境監測器、智能家具等。

家庭自動化：STM32H747AII6支持各種通信協議，如Ethernet、Wi-Fi、Bluetooth等，可用于智能家居系統，如智能照明、智能安防、智能家電等。

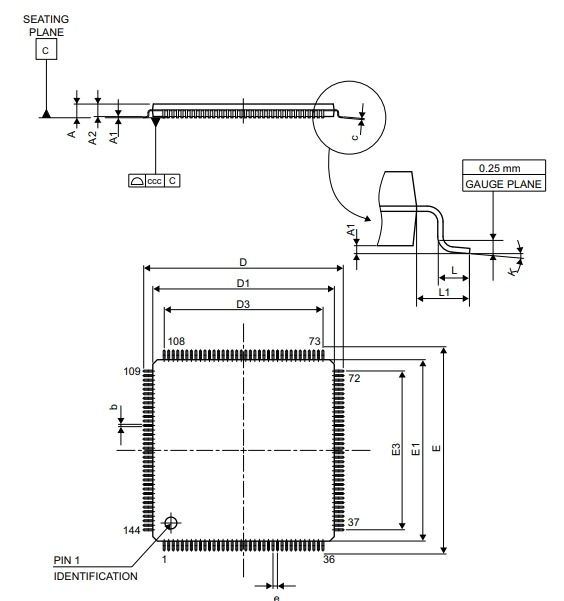

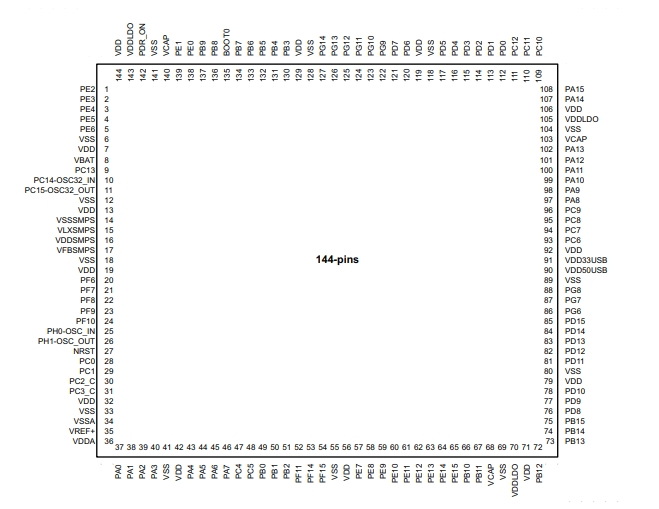

STM32H745ZGT6的引腳封裝圖

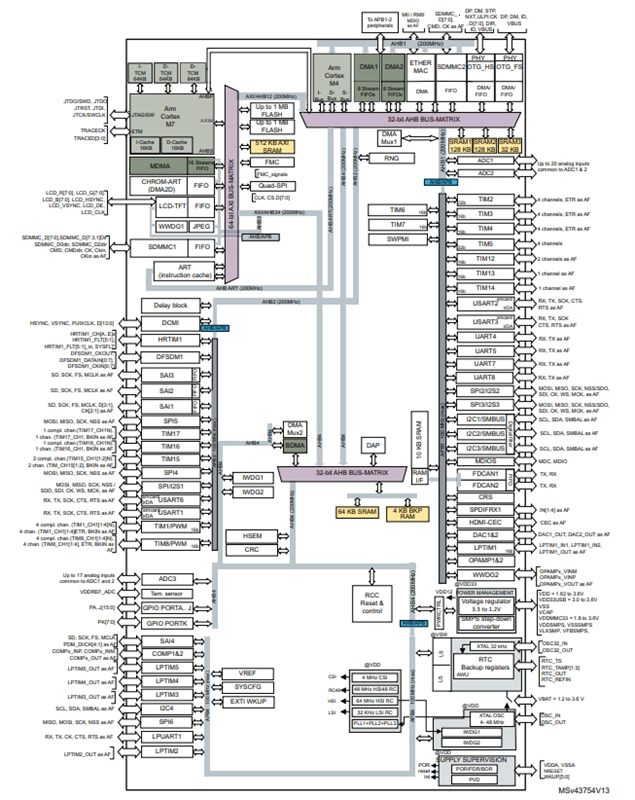

STM32H745ZGT6的功能方框圖

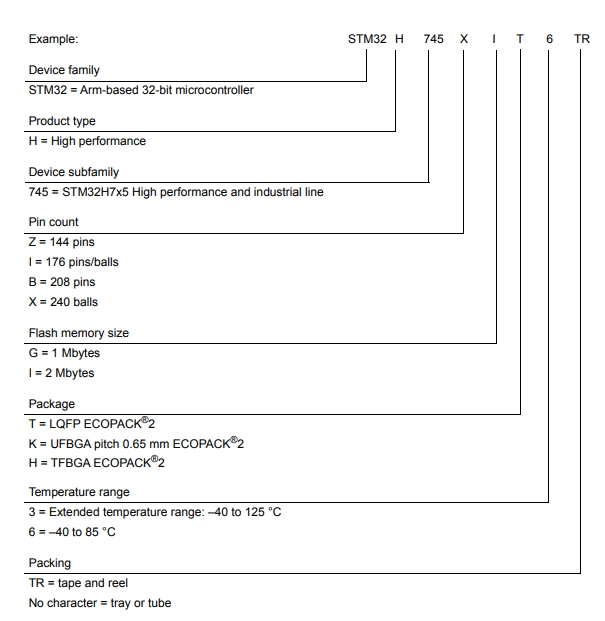

STM32H745ZGT6的型號解釋圖
