GigaDevice(兆易創新)的型號GD32F107VET6屬于MCU微控制器，是全新的通用型32位高性能、低功耗微控制器系列產品，采用ARM? Cortex?-M3內核，適用于廣泛的應用場景。GD32F107VET6集成豐富的特性，可簡化系統設計，并通過久經驗證的技術和良好創新為客戶提供廣范、超優性價比的MCU產品組合。

GD32F107VET6 MCU采用32位ARM? Cortex?-M3內核，運行頻率最高可達108MHz，F(xiàn)lash存取達到零等待狀態，可實現最高效率，同時還提供高達3024KB的片上閃存和高達96KB的SRAM，支持連接到兩條APB總線的增強型I/O口和各種片內外設。此系列MCU提供高達3個12-bit 1MSPS ADC和10個通用型16-bit定時器，1個PWM高級定時器，以及配備標準型和高級通信接口。

兆易創新GD32F107VET6的中文參數

品牌：GigaDevice(兆易創新)

產品分類：32位MCU

封裝：LQFP-100_14x14x05P

產品應用：通用類MCU

CPU內核：CM3

程序存儲容量：512KB

RAM總?cè)萘浚?6KB

GPIO端口數量：80

工作電壓范圍：2.6V~3.6V

CPU最 大主頻：108MHz

程序存儲器類型 FLASH

工作溫度范圍：-40℃~+85℃

ADC(位數)：12bit

DAC(位數)：12bit

(E)PWM(位數)：16bit

8位Timer數量：-

16位Timer數量：6

32位Timer數量：-

CAN路數：2

U(S)ART路數：5

I2C路數：2

I2S路數：-

(Q)SPI路數：3

USB通用接口：有

內部比較器 -

外設/功能：片載溫度傳感器、DMA、看門狗、LIN總線協議、PWM、除法器、以太網協議棧、IrDA、乘法器、RTC實時時鐘

通信協議：以太網協議

看門狗：有

RTC實時時鐘：有

IrDA紅外接口：有

DMA(直接存儲器存取)：有

內部振蕩器：有

兆易創新GD32F107VET6的功能特點

1、高性能處理能力：GD32F107VET6采用了32位ARM Cortex-M3內核，主頻可達到108MHz，具有強大的處理能力，適用于各種高性能應用場景。

2、豐富的外設接口：該芯片配備了一系列豐富的外設接口，包括多個通用定時器、多種串行通信接口(如UART、SPI、I2C等)、模擬數字轉換器(ADC)等，使其具備了與外部設備進行高效通信和控制的能力。

3、多重存儲器：GD32F107VET6內置了512KB的Flash存儲器和96KB的SRAM，可以存儲大量的程序代碼和數據，并支持燒錄和擦除操作。

4、多通道DMA：該芯片還支持多通道直接存儲器訪問(DMA)，可以實現高速數據傳輸，減輕CPU的負擔，提高系統效率。

5、低功耗設計：兆易創新的GD32F107VET6采用了低功耗設計，通過優化芯片的電源管理機制和時鐘控制模塊，實現了低功耗運行和待機模式，有助于延長系統的電池壽命。

6、完善的安全機制：為了保障系統的安全性，GD32F107VET6內置了硬件CRC校驗?zāi)K、獨立看門狗(IWDG)和窗口看門狗(WWDG)等多種安全機制，可以有效防止數據的錯誤和系統的異常。

兆易創新GD32F107VET6的應用領域

GD32F107VET6廣泛適用于工業控制、人機交互、電機驅動、電源監測和報警系統、消費品與手持設備、太陽能光伏控制、觸控面板等領域。

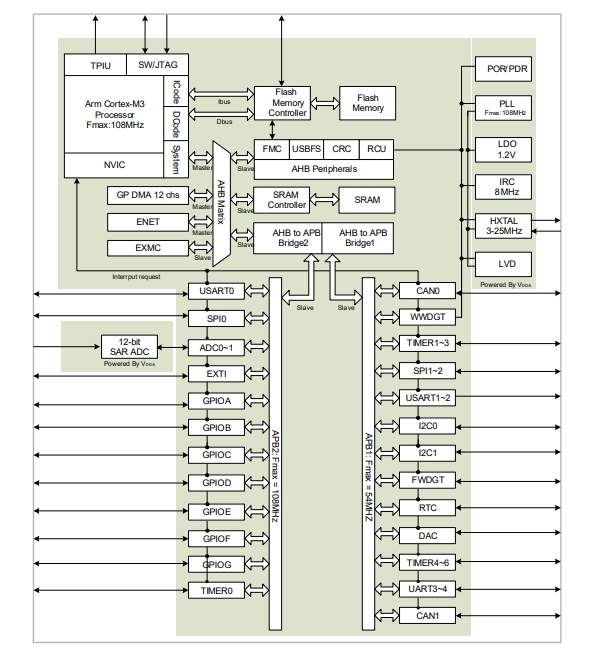

兆易創新GD32F107VET6的方框圖

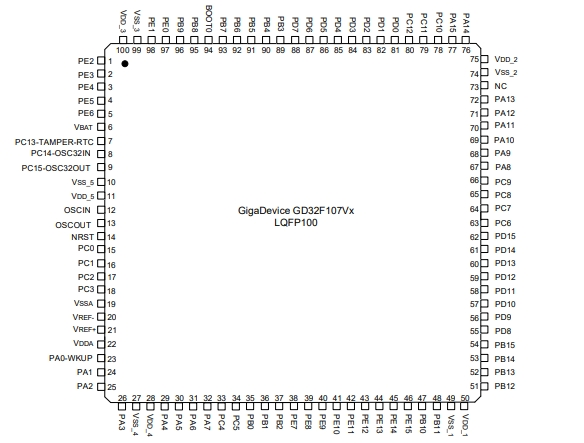

兆易創新GD32F107VET6的引腳封裝圖
