功率器件中功率半導體IGBT工藝流程是怎么樣的呢？

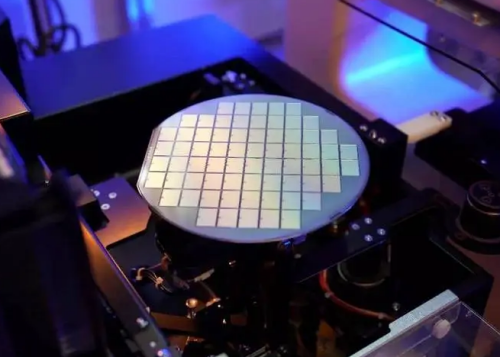

IGBT (Insulated Gate Bipolar Transistor)的制造工藝-般包括以下主要步驟 :
1.襯底準備:選擇適當?shù)囊r底材料,通常使用硅(Silicon) 作為IGBT的基底。 襯底表面經過清潔和平整處理。
2.襯底摻雜:通過離子注入或擴散技術向襯底中摻入特定類型(N型或P型) 的雜質，形成N型或P型區域，用于構建PN結。
3.絕緣層沉積:在襯底表面沉積一層絕緣材料，通常使用二氧化硅(SiO2) ，以形成絕緣層。
4.通道制作:在絕緣層上刻蝕出通道區域，這是控制IGBT導電性的關鍵區域。
5.門極沉積:在通道區域上沉積金屬材料,通常是鋁(AI) 或鎢(W)合金,形成門極。
6.金屬層制作:通過光刻和蝕刻等步驟，在器件表面形成電極和金屬互連層， 以便進行電連接和引出。
7.裝配封裝:將制造好的IGBT芯片封裝到外部封裝中，以保護芯片并提供外部引腳供連接。
推薦產品+
相關推薦
-
-
微芯Microchip推出壓接式端子電源模塊SP1F和SP3F實現自動化安裝過程，為大批量生產提供免焊接解決方案
電動汽車、可持續發展和數據中心市場需要便于大批量制造的產品。為了更好地實現安裝過程的自動化，行業通常會使用壓接式端子（press-fit terminal），因為它們提供了將電源模塊安裝于印刷電路板的免焊接解決方案。Microchip Technology Inc.（微芯科技公司）今日宣布推出適配壓接式端子的SP1F和SP3F電源模塊產品組合，以支持大批量應用。無焊接壓接式電源模塊端子允許自動化或機器人安裝，從而簡化并加快裝配過程，降低制造成本。SP1F和SP3F電源模塊端子定點精度高，并采用了新穎的壓接式引腳設計，實現與印制電路板的高可靠性接觸?？傮w來說，壓接式電源模塊解決方案可節省寶貴的時間和生產成本。Microchip的SP1F和SP3F電源模塊產品組合有 200 多種型號，可選擇使用mSiC?技術或Si半導體，以及一系列拓?fù)浣Y(jié)構和額定值。SP1F和SP3F 電壓范圍為600V-1700V，電流最高達280A。通過采用壓接技術，電源模塊引腳不會焊接到印刷電路板上，而通過將引腳壓入適當尺寸的PCB孔中來實現電氣連接。壓接式電源模塊解決方案的一個主要優勢是無需波峰焊。當印刷電路板中還包括表面貼裝技術（SMT）元件時，這一點尤為重要。Microchip負責分立式產品部的公司副總裁Leon Gross表示：“我們推出適配壓接式端子的電源模塊，為客戶提供了完全定制化設計的靈活性，是適合大批量生產的高性價比電源解決方案。這種電源解決方案即插即用，為自動化或機器人裝配提供了高度可靠的安裝解決方案?！备叨瓤膳渲玫腟P1F和SP3F電源模塊完全符合有害物質限制指令 （RoHS）有關要求。
-
-

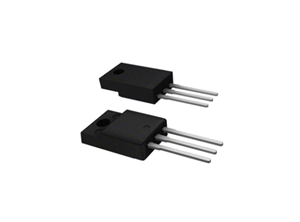

一文讓你了解MOSFET，4個步驟快速完成MOSFET選型
