渦旋振蕩器工作原理是什么？渦旋振蕩器采購需要注意的事項？

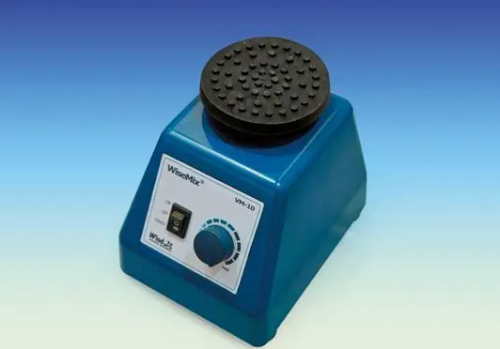

渦旋振蕩器：輕松實現液體混合的神器！
渦旋振蕩器，又稱渦旋混合器，是一種常用的實驗室設備，其主要作用是將液體混合均勻。下面就來了解一下渦旋振蕩器的工作原理和采購注意事項。
渦旋振蕩器工作原理
渦旋振蕩器的工作原理很簡單，它通過將試管、培養皿等容器插入設備中，然后啟動設備，設備便會產生渦旋振動，使容器內的液體發生旋轉混合，從而實現混合均勻的效果。
渦旋振蕩器采購注意事項
1. 品牌選擇：選擇知名品牌的產品，保證產品的品質和性能。
2. 功能選擇：根據實驗需求和使用環境選擇合適的渦旋振蕩器，如是否需要加熱功能、旋轉速度等。
3. 容量選擇：根據實驗容器的大小和數量選擇合適的容量，以免容器過大或過小無法使用。
4. 質量檢測：在購買前務必對產品進行質量檢測，避免購買到次品。
5. 售后服務：選擇有完善售后服務的廠家，如有問題及時得到解決。
渦旋振蕩器的出現，大大方便了實驗室液體混合的工作，有效提高了實驗效率和速度。在采購渦旋振蕩器時，需要注意品牌、功能、容量、質量和售后服務等方面，這樣才能選購到合適的產品，為實驗工作提供更好的保障。
相關推薦
-
-
常用的半導體光電器件有哪些？
探索半導體光電器件世界，了解常見類型及應用領域半導體光電器件是一類應用廣泛的電子器件，通過半導體材料的特性，將光信號轉化為電信號或者電信號轉化為光信號。它在通信、光電子、光電傳感等領域發揮著重要作用。下面，就讓我們一起來了解一下常見的半導體光電器件吧。一、光電二極管（Photodiode）光電二極管是一種將光信號轉化為電信號的器件。它利用半導體材料的P-N結構，在光照射下，產生電流。光電二極管具有高速響應、低功耗、小體積等優點，廣泛應用于光通信、光電測量、光電傳感等領域。二、光敏電阻（Photocell）光敏電阻是一種利用光照射對電阻值產生變化的器件。它的電阻值隨著光照強度的變化而變化，可以用于光敏控制、光敏檢測等應用。光敏電阻具有響應速度快、靈敏度高的特點，被廣泛應用于自動控制、光電自動門等領域。三、光電晶體管（Phototransistor）光電晶體管是一種具有放大功能的光電器件。它是在普通晶體管基礎上加入光敏電極而形成的。光電晶體管能夠將光信號轉化為電信號，并通過放大作用增強電信號的強度。光電晶體管具有高靈敏度、高信噪比等特點，廣泛應用于攝像、光電測量等領域。四、激光二極管（Laser Diode）激光二極管是一種將電信號轉化為光信號的器件。它利用半導體材料的特性，在電流注入下，產生激光光束。激光二極管具有小體積、低功耗、高效率等特點，廣泛應用于光纖通信、激光打印、激光雷達等領域。以上就是常用的半導體光電器件的簡要介紹。隨著科技的不斷發展，半導體光電器件在各個領域的應用也在不斷拓展。
-
-

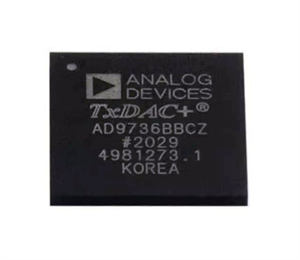

一文看懂亞德諾AD9736BBCZ數模轉換器 (DAC)工作原理和應用場景
