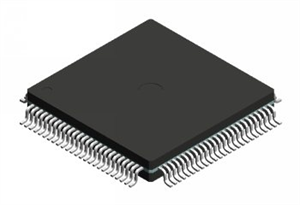

音頻DAC芯片與普通DAC芯片的區別
深入了解音頻DAC芯片與普通DAC芯片的區別
一、音頻DAC芯片是什么？
音頻DAC芯片是一種專門用于數字音頻轉模擬音頻的芯片，可以將數字信號轉換為模擬信號，從而使得數字音頻能夠在揚聲器、耳機等設備中播放出來。與普通DAC芯片相比，音頻DAC芯片的重點在于音頻信號的處理，具有更高的精度、更低的噪聲和更高的采樣率。
二、普通DAC芯片與音頻DAC芯片的區別
1. 應用場景不同
普通DAC芯片通常用于工業控制、測試儀器等領域，而音頻DAC芯片則主要應用于消費電子產品領域，如手機、MP3、音頻播放器等。
2. 處理音頻信號能力不同
普通DAC芯片的主要功能是數字信號轉換為模擬信號，而音頻DAC芯片在此基礎上還有更高的音頻信號處理能力，可以對音頻信號進行濾波、降噪等處理，使得輸出的聲音更加清晰、真實。
3. 精度、噪聲和采樣率不同
由于音頻DAC芯片在處理音頻信號時要求更高的精度和更低的噪聲，因此其精度、噪聲和采樣率也比普通DAC芯片更高。一般來說，音頻DAC芯片的精度可以達到24位，噪聲低至-100dB，采樣率高達192kHz，而普通DAC芯片則一般只有12位精度、-70dB噪聲和48kHz采樣率。
音頻DAC芯片和普通DAC芯片的區別主要在于應用場景、音頻信號處理能力和精度、噪聲和采樣率等方面。在消費電子產品領域，音頻DAC芯片是必不可少的核心組件，它直接影響著音頻的質量和效果。
