MAXIM美信MAX98050芯片的功能框圖、參數特點和引腳圖配置圖

來源：永芯易| 發布日期：2023-09-21 10:35

MAXIM美信公司生產的MAX98050為低功耗、高性能音頻編解碼器(CODEC)，集成了低延遲數字濾波器，適用于無線耳戴設備、耳麥和耳機。器件具有單聲道回放通道，提供5波段雙二階均衡器和高效、全差分AB/D類混合耳機放大器。耳機回放放大器經過優化，具有極低的輸出噪聲和最小靜態功耗，同時擁有最高的輸出功率效率。

器件包括三路麥克風輸入通道，用于支持語音、環境和抗噪錄音用途。每路通道可單獨通過外部模擬或數字麥克風輸入錄音，然后將音頻數據送到錄音通道(至數字音頻接口)和內部低延遲數字濾波通道。與數字音頻接口的第4個錄音通道允許主機監測回放通道的數字?jǐn)?shù)據輸出。

提供兩路低延遲、數字濾波通道，可支持不同用途。其中包括消噪聲功能(前饋、反饋和混合濾波)，語音和環境音效增強及透?jìng)鲬?yīng)用，以及側音功能支持。每路通道提供12波段的雙二階數字濾波器、DRC或限幅器、數字音量控制電路和超聲濾波器。此外，在回放通道提供第3路內部數字濾波通道，其結構設計為回放補償和/或通用反饋補償濾波器。該通道包括10波段雙二階濾波器和數字音量控制電路。為支持動態或自適應濾波器以及使用場景轉換，雙二階濾波器和音量控制提供分組調節，可在不中斷音頻回放的情況下更新或交換配置。

靈活的數字音頻接口支持常見的PCM音頻數據格式，例如I2S、左對齊和TDM時序，支持16位、24位或32位數據字和通道長度。PCM接口支持從8kHz至192kHz的回放采樣率，以及8kHz至48kHz的錄音采樣率。器件需要外部位時鐘和幀時鐘，但不需要高速外部主控時鐘。

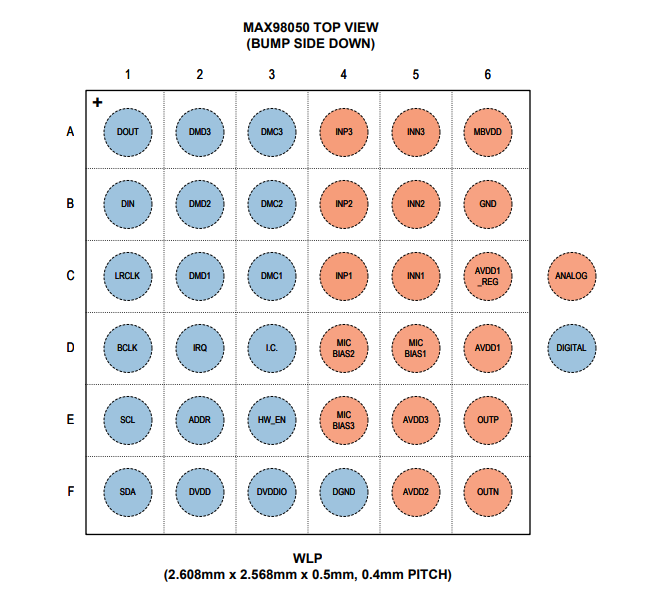

器件采用小尺寸、6.7mm2、36焊球WLP封裝(0.4mm焊距)，高度僅為0.5mm，是微小尺寸應用的理想選擇。器件工作在-40°C至+85°C擴展級溫度范圍。

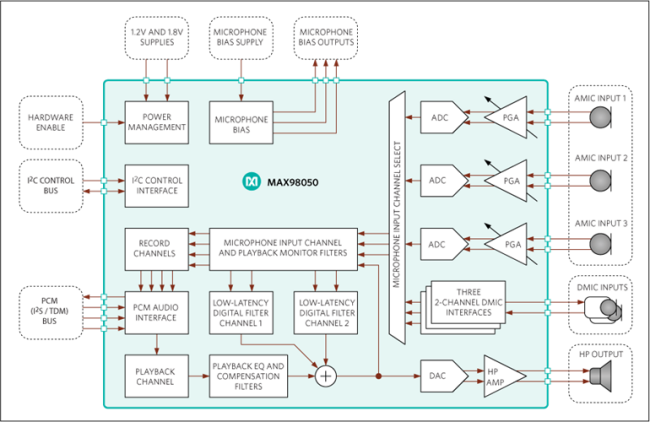

MAX98050功能框圖
