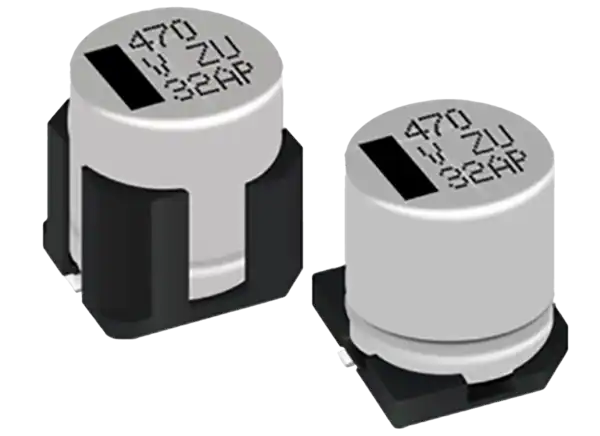

PANASONIC松下EEH-ZUU鋁電解電容器的介紹、特性、及應用
PANASONIC松下EEH-ZUU SMD導電聚合物混合鋁電解電容器在125°C/135°C下具有4000小時的續航時間和系列最高的紋波電流處理能力。電容器的最大電容值為1000μF, 8個ZUU系列部件具有防振功能。所有松下EEH-ZUU SMD導電聚合物混合鋁電解電容器都符合AEC-Q200和RoHS標準。
特性
在125°C/135°C下的4000小時續航時間
更高紋波電流(最大為ZS系列的160%)
更大的電容(最大為ZU系列的180%)
AEC-Q200兼容
通過無鉛認證
規范
-55℃~ +135℃分類溫度范圍
25V至63V額定電壓范圍
±20% (120Hz/+20°C)電容容限
120μF至680μF標稱電容范圍(G12尺寸代碼)
180μF至1000μF標稱電容范圍(G16尺寸代碼)
應用領域
電動操舵
ADAS
大電流DC/DC變換器
AV產品
家用電器
商業設備
辦公設備
信息通信設備
