ST意法ST1PS01同步降壓變換器介紹、特性、應用以及原理圖
ST意法生產的ST1PS01是一款Nano-Quiescent同步整流降壓轉換器，能夠提供高達400mA的輸出電流，輸入電壓范圍為1.8V至5.5V。該產品專為高效率及對PCB尺寸和對厚度有要求的應用而設計。 可以使用兩個數字控制輸入設置輸出電壓，也可以動態選擇1.8 V至3.3 V的VOUT。由于增強的PCC（峰值電流控制），ST1PS01僅使用2.2μH電感和兩個小電容即可實現極高的效率轉換。 實現先進的設計電路以最小化靜態電流該器件采用Flip-Chip芯片封裝。
ST1PS01特性
VIN=3.6 V時500 nA輸入靜態電流（沒有開關頻率）
1mA負載時典型效率為94％(VIN=3.6 V, VOUT=3.3 V)
100%占空比
輸入電壓范圍為1.8 V至5.5 V
欠壓鎖定：1.57 V (VINfalling, typ.)
輸出電流能力高達400 A
低功率控制操作，以實現最佳效率
嵌入式軟啟動電路
微小的外部元件：L =2.2μH typ.
可選輸出電壓：1.8 V至3.3 V
輸出電壓電源良好
±1.5％輸出電壓精度(VOUT, TA=25 °C)
動態電壓選擇（D0，D1）
采用Flip-Chip芯片封裝
ST1PS01應用
健身追蹤器
增強現實（AR）頭盔和眼鏡
智能手表
耳機
遙控器
無線連接
建筑安全和保障
Disposable
Indoor Localization and Warehouse Logistics
托盤和集裝箱追蹤
物聯網標簽和跟蹤設備
貨物保障
ST1PS01封裝
ST1PS01方框圖
ST1PS01應用框圖
如果您需要采購或者了解ST意法半導體和其他進口品牌相關芯片產品的數據手冊、規格書、價格、樣品測試請聯系我們。
推薦產品+
相關推薦
-
-
ADI亞德諾MAX77540芯片的應用電路圖和參數特點詳情
ADI亞德諾生產的MAX77540是一款具有兩個3A開關相位的高效降壓轉換器。它采用自適應COT（恒定導通時間）電流模式控制架構，兩個3A開關相位可配置為一個（2Φ，6A）或兩個（各1Φ，3A）輸出。其寬輸入電壓范圍支持從3節鋰離子電池、USB PD和12VDC電源軌直接轉換為低于1V的輸出。輸出電壓經過電阻預設，并可通過 I2C 兼容接口進一步調節。MAX77540的峰值效率為94%，具有低靜態電流，并采用緊湊的解決方案尺寸，非常適合電池供電、空間有限的設備。可編程開關頻率、頻率跟蹤和擴頻功能便于更輕松地針對噪聲敏感型應用進行系統優化。專用EN、POK和FPWM引腳提供直接硬件控制選項，而更多可編程選項（如軟啟動/停止和斜升/斜降擺率）可通過I2C 獲得。一系列內置保護可確保在異常工作條件下安全運行。MAX77540應用電路圖MAX77540引腳圖應用2/3節鋰離子和USB-C供電系統音頻/視頻設備微處理器、現場可編程門陣列(FPGA)、數字信號處理器(DSP)和專用集成電路(ASIC)網絡和 PCIe?/廉價磁盤冗余陣列(RAID)卡自動識別和數據采集(AIDC)邊緣設備家庭影院和游戲MAX77540參數和特點輸入電壓范圍：4V至16V輸出電壓范圍：0.5V至5.2V可通過電阻配置的默認VOUT兩個3A降壓轉換器(1Φ)或一個6A降壓轉換器(2Φ)VOUT精度：±0.5%（25°C時的默認 VOUT)峰值效率：94% (7.6VIN, 3.3VOUT, 1MHz)自動SKIP/PWM和低功耗模式98%最大占空比壓差操作可編程軟啟動/停止和斜升/斜降擺率預偏置啟動和有源輸出放電可編程電感峰值電流限制標稱開關頻率：0.5/1.0/1.6MHz擴頻調制內部/外部頻率跟蹤專用EN、POK和FPWM引腳欠壓閉鎖(UVLO)、熱關斷和短路保護具有3從機地址選項的高速 I2C I/F30-WLP (2.51mm x 2.31mm)和24-FC2QFN (3mm x 3mm)封裝總解決方案尺寸小于55mm2
-
-

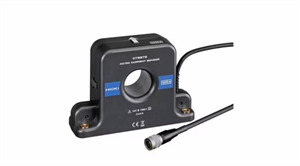

電流傳感器和普通傳感器的區別！
