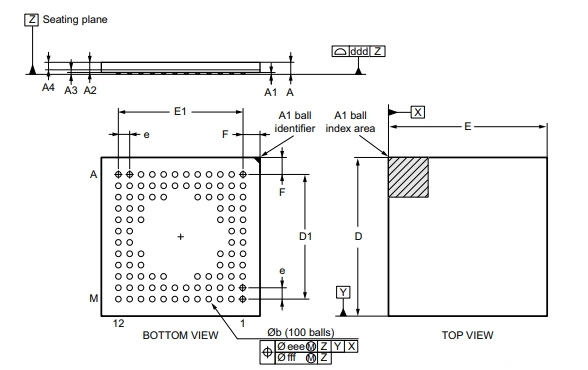

意法半導體STM32F373VCH6單片機工作原理、參數、應用和引腳封裝圖

來源：意法半導體| 發布日期：2023-12-27 17:29

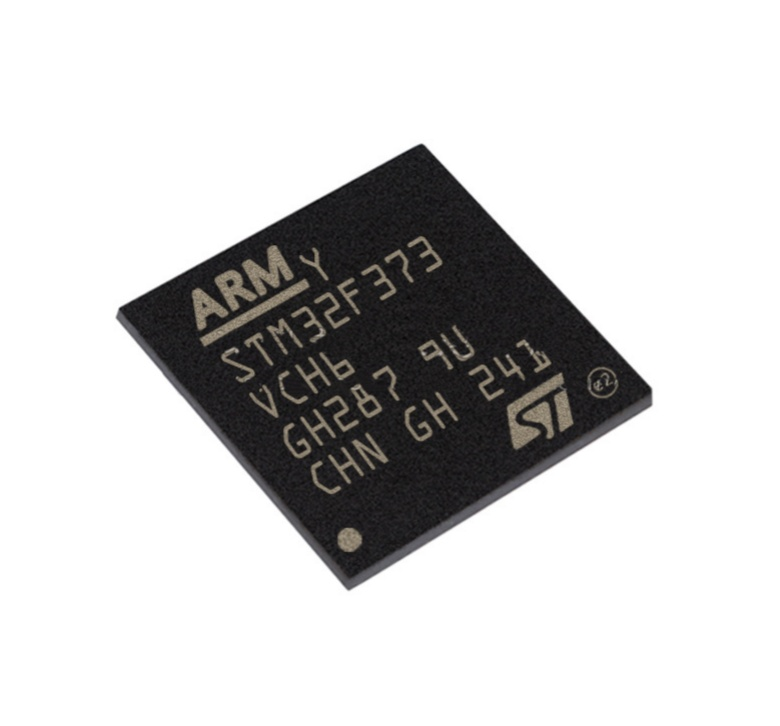

ST(意法半導體)的型號STM32F373VCH6屬于32位MCU微控制器，基于RISC核心的高性能ARM?Cortex?-M4 32位，工作頻率高達72MHz，并嵌入浮點單元(FPU)，內存保護單元(MPU)和嵌入式TraceMacrocel(ETM)。這個系列集成了高速嵌入式內存(高達256kbyte的閃存，高達32kbyte的SRAM)，以及廣泛的增強I/O和外連接到兩個APB總線。

STM32F33VCH6提供一個快速的12位ADC(1Msps)，三個16位SigmadeltaADC，兩個比較器，兩個dac(2通道的DAC1和1通道的DAC2)，一個低功耗的RTC，9個通用的16位定時器，兩個通用的32位定時器，三個基本定時器。還有標準和先進的通信接口：兩個I2C，三個spi，都有muxedi2ss，三個USARTS，CAN和USB。

STM32F373VCH6可以在-40~+85℃和-40~+105℃的溫度范圍內在2.0~3.6V電源范圍內工作。

意法半導體STM32F373VCH6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

程序存儲容量：256KB(256K x 8)

程序存儲器類型：閃存

封裝：100-UFBGA(7x7)

EEPROM容量：-

商品標簽：通用類MCU

RAM大?。?2K x 8

核心處理器：ARM Cortex-M4

電壓-供電(Vcc/Vdd)：2V ~ 3.6V

內核規格：32-位

數據轉換器：A/D 1x12b，3x16b; D/A 3x12b

速度：72MHz

振蕩器類型：內部

連接能力：CANbus，I2C，IrDA，LIN，SPI，UART/USART，USB

工作溫度：-40°C ~ 85°C(TA)

外設：DMA，I2S，POR，PWM，WDT

安裝類型：表面貼裝型

I/O數：84

基本產品編號：STM32F373

意法半導體STM32F373VCH6的功能特點

1、內置ARM Cortex-M4內核：STM32F33VCH6采用ARM Cortex-M4內核，具有高性能和低功耗的特點，能夠高效地處理復雜的任務和算法。

2、高速時鐘和豐富的外設：STM32F33VCH6支持高達72MHz的主頻，配備了豐富的外設，包括多個通用定時器、多路ADC、多個串口接口、SPI、I2C、PWM等，以滿足各種應用需求。

3、多種存儲器選項：STM32F33VCH6具有多種存儲器選項，包括256KB的Flash存儲器和32KB的SRAM，可以存儲大量的程序代碼和數據，并支持實時數據處理。

4、電源管理和低功耗特性：STM32F33VCH6具有先進的電源管理功能，包括多種低功耗模式和睡眠模式，可以有效地降低功耗，延長電池壽命。

5、強大的通信能力：STM32F33VCH6支持多種通信接口，包括CAN、USB、UART等，可以與其他設備進行高速可靠的數據傳輸，適用于工業控制、通信和汽車電子等領域。

6、安全性和可靠性：STM32F33VCH6支持硬件加密和簽名認證功能，可以保護程序代碼和數據的安全性，同時具備出色的可靠性和穩定性，能夠在各種惡劣環境下正常運行。

7、高精度模擬和數字信號處理能力：STM32F33VCH6的ADC具有高分辨率和高采樣率，能夠準確地采集模擬信號，同時支持?jǐn)?shù)字信號處理功能，能夠?qū)Σ杉臄?shù)據進行實時處理和分析。

意法半導體STM32F373VCH6的應用領域

STM32F33VCH6是一款32位微控制器，具有豐富的外設和功能，其主要應用領域如下：

工業自動化：STM32F33VCH6具有強大的計算能力和各種通信接口，可以用于工業控制器、PLC(可編程邏輯控制器)、智能傳感器等設備。它支持多種現場總線協議，如CAN、Modbus等，因此適用于各種工業自動化應用，如工廠自動化、機器人控制等。

智能家居：STM32F33VCH6支持多種通信接口和低功耗模式，可以用于智能家居系統中的各種設備，如家庭安全系統、智能照明系統、智能門鎖等。它還具有豐富的外設，如觸摸屏控制器、ADC(模數轉換器)等，可以實現人機交互和傳感器數據采集。

醫療設備：STM32F33VCH6的高性能和可靠性使其成為醫療設備制造商的理想選擇。它可以應用于醫療器械、監護設備、醫療成像設備等。同時，它支持實時操作系統和多任務處理，以滿足醫療設備對高精度和實時性的要求。

意法半導體STM32F373VCH6的功能方框圖
