一文看懂MAXIM/美信DS1315系列時鐘芯片，工作原理+特性+引腳
DS1315幻象時間芯片集成了CMOS計時器和非易失性存儲器控制器。在沒有電源的情況下，外部電池可維持計時操作并為CMOS靜態RAM提供電源。該計時器可記錄百分之一秒、秒、分、時、星期、日期、月和年信息。對于少于31天的月份，該月的最后一天會自動調整，包括閏年更正。該計時器以兩種格式之一運行：24小時模式或帶AM/PM指示器的12小時模式。非易失性控制器提供了將CMOS RAM轉換為非易失性存儲器所需的所有支持電路。DS1315可以與RAM或ROM進行接口，而不會在存儲器中留下空隙。
優勢和特點
實時時鐘可記錄百分之一秒、秒、分、時、星期、日期、月和年
自動閏年校正有效期至2100年
無需地址空間即可與RTC通信
為SRAM的備用電池提供非易失性控制器功能
支持冗余電池連接以實現高可靠性應用
完整的±10% VCC工作范圍
+3.3V或+5V電源
提供工業（–40°C至+85°C）工作溫度范圍

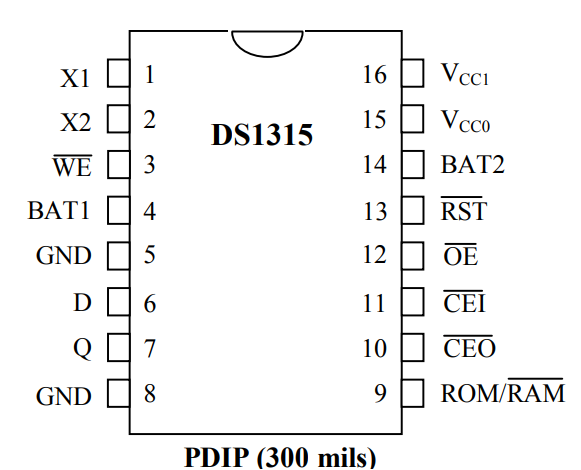

引腳

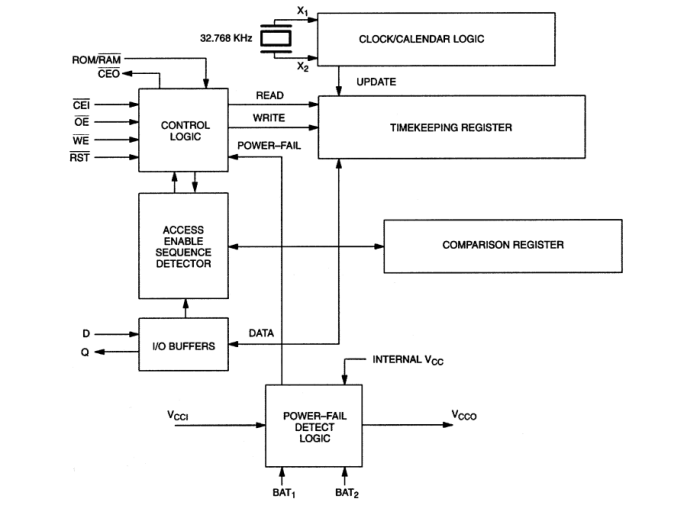

方框圖

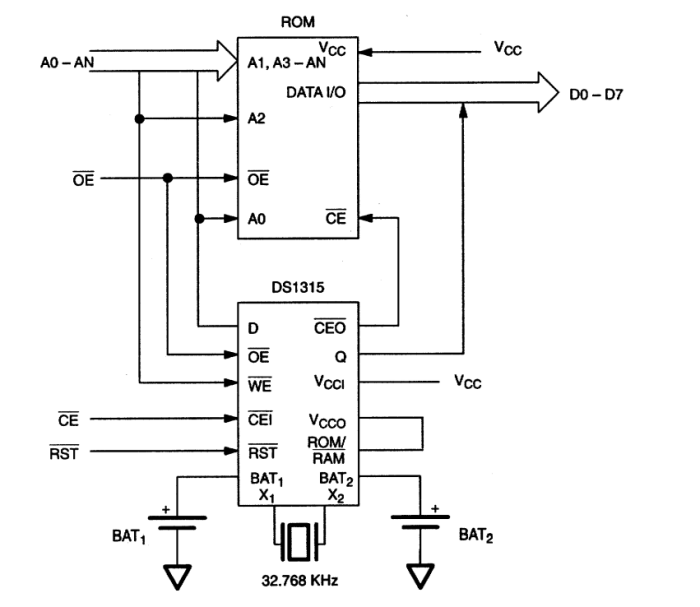

ROM/時間芯片接口
