美信MAX2611低噪聲放大器工作原理+引腳+應用電路圖
MAX2611是一款低電壓、低噪聲放大器，適用于DC至微波頻率范圍。它采用+5V單電源供電，3dB帶寬為1100MHz。MAX2611具有低噪聲系數和高驅動能力，因此非常適合用于各種發射、接收和緩沖應用。
在典型應用中，所需的外部元件只有輸入和輸出隔直電容以及一個VCC串聯電阻。為了提高增益和輸出功率，可以將一個RF扼流圈與偏置電阻上串聯。
MAX2611采用4引腳SOT143封裝，所需電路板空間很小。
優勢和特點
+5V單電源供電
3dB帶寬：DC至1100MHz
高增益：18dB（500MHz時）
高驅動能力：在16mA ID時為+3dBm
低噪聲系數：3.5dB（500MHz時）
超小型SOT143封裝
應用
衛星接收器
電視調諧器
無線本地環路
無線局域網
陸地移動無線電
機頂盒
ISM無線電
全球定位系統

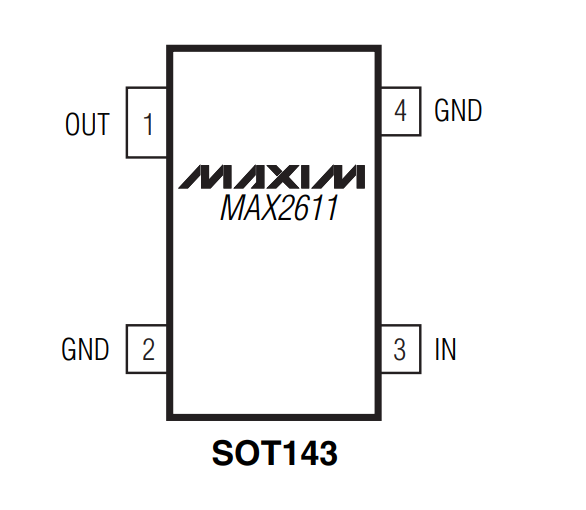

MAX2611引腳

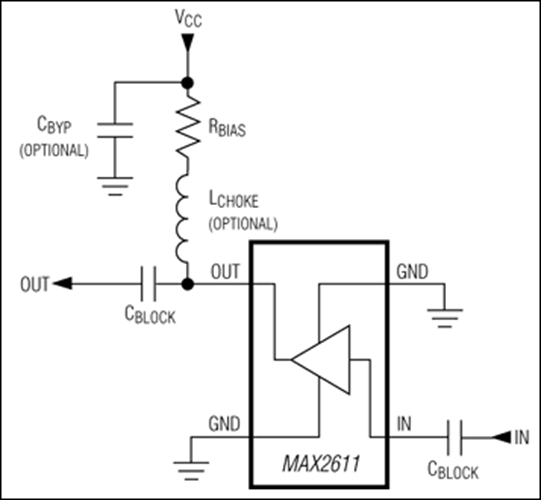

典型電路圖

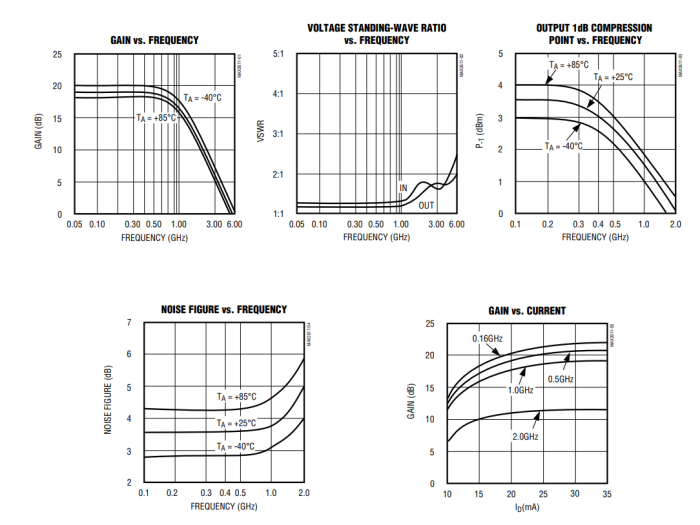

典型操作特性
