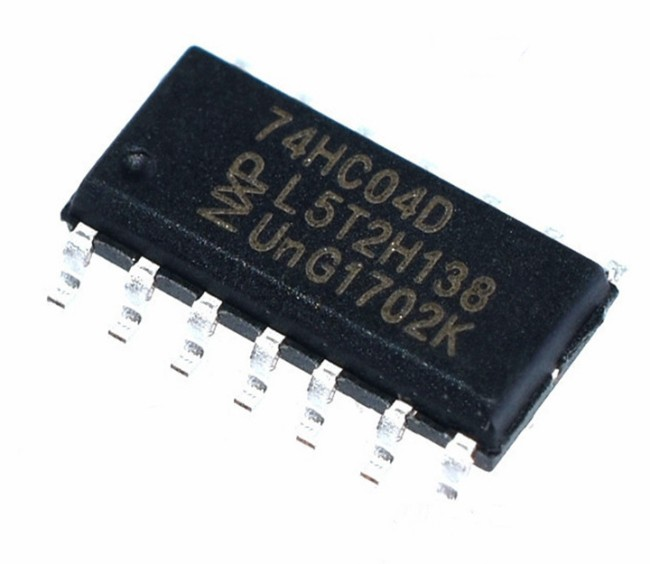

恩智浦74HC04反相器工作原理和引腳封裝圖詳解
74HC/HCT04是高速硅柵CMOS器件，與低功率肖特基TTL（LSTL）引腳兼容。它們符合JEDEC第7A號標準。74HC/HCT04提供六個反相緩沖器。
特征
符合JEDEC標準8-1A
ESD保護：
HBM EIA/JESD22-A114-A超過2000 V
MM EIA/JESD22-A115-A超過200 V。
規定溫度為?40至+85°C和?40至+125°C。
應用
電焊機

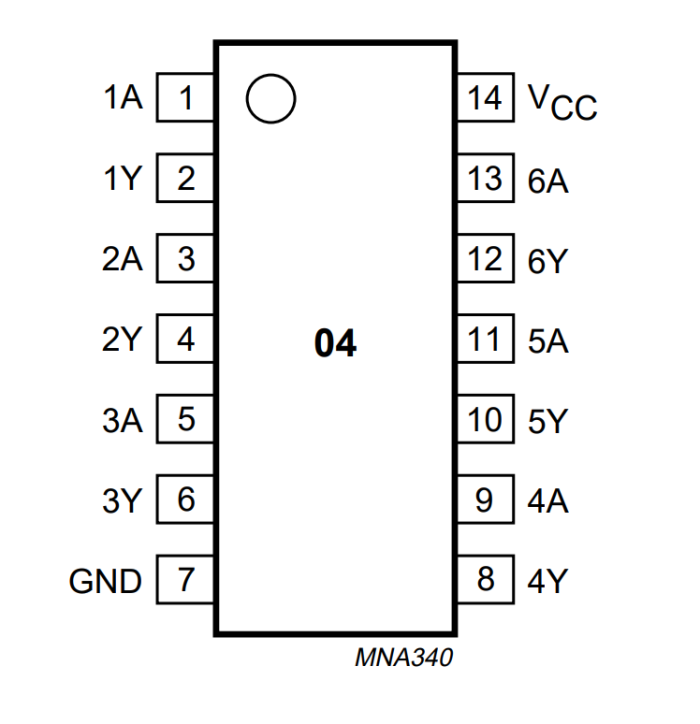

引腳
