意法半導體VL53L4CD飛行時間高精度接近傳感器的介紹、特性、及應用
意法半導體的VL53L4CD專為近距離和近距離測量設計，提供非常精確的距離測量，從1毫米到1200毫米。新一代激光發射器具有18°FoV(視場)，提高了環境光下的性能，測距速度可達100赫茲。
具有非常低的功耗，由于具有可編程距離閾值的自治模式，VL53L4CD非常適合在電池供電的設備中使用。它的全嵌入式芯片處理有助于降低設計復雜性和BOM成本，因?yàn)榭梢允褂霉δ茌^弱和較便宜的微控制器。與所有基于ST公司FlightSense技術的ToF傳感器一樣，無論目標顏色和反射率如何，VL53L4CD都可以記錄絕對距離測量值。
封裝在一個集成了SPAD(單光子雪崩二極管)陣列的微型可再流封裝中，VL53L4CD在各種環境照明條件和廣泛的覆蓋玻璃材料中實現了優異的性能。
ST公司的所有ToF傳感器都集成了VCSEL(垂直腔面發射激光器)。它發射完全不可見的940nm紅外光，對眼睛是完全安全的(一級認證)。
特性
高精度距離范圍
高性能的接近傳感器
從0毫米到1200毫米全視場
短距離線性下降到1毫米
FoV 18°
自主低功率模式，可編程中斷閾值喚醒主機
快速測距頻率可達100hz
完全集成的微型模塊
940 nm隱形激光發射器(VCSEL)和模擬驅動
低功耗微控制器運行先進的數字固件
尺寸為4.4毫米× 2.4毫米× 1毫米
引腳對引腳兼容VL53L0X、VL53L1X、VL53L1CB、VL53L3CX、VL53L4CX
輕松集成
Reflowable組件
單路電源2.8 V
可以藏在蓋玻璃后面嗎
I2C接口(高達1 MHz)
全套C軟件驅動程序(Linux兼容)，用于交鑰匙測距
為主機中非常低的內存占用進行的嵌入式處理
推薦產品+
相關推薦
-
-
德州儀器SN65HVD3085EDGK接口芯片的工作原理、參數、應用以及引腳圖
德州儀器SN65HVD3085EDGK設備是為RS-485數據總線網絡設計的半雙工收發器。它們由5V電源供電，完全符合TIA/EIA-485A標準。通過控制過渡時間，這些設備適用于通過雙絞線傳輸數據。SN65HVD3085EDGK設備針對高達200kbps的信令速率進行了優化。SN65HVD3085EDGK適用于高達1Mbps的數據傳輸。SN65HVD3085EDGK被設計為在非常低的供電電流下工作，通常為0.3mA，不包括負載。當處于非活動關閉模式時，電源電流降至幾納安，使這些設備非常適合功率敏感應用。SN65HVD3085EDGK設備的寬共模范圍和高ESD保護級別使其適用于要求苛刻的應用，如電表網絡、逆變器、電信機架上的狀態/命令信號、有線機箱互連和工業自動化網絡，在這些應用中，噪聲容限至關重要。這些器件與SN75176的行業標準封裝相匹配。通電復位電路將輸出保持在高阻抗?fàn)顟B(tài)，直到電源電壓穩定。熱關機功能可保護設備免受系統故障條件造成的損壞。SN65HVD3085EDGK的特點是在?40°C至85°C的空氣溫度下運行。特征提供小型MSOP-8封裝滿足或超過的要求TIA/EIA?485A標準低靜態功率?0.3 mA有源模式?1 nA關閉模式1/8單元負載--總線上最多256個節點母線引腳ESD保護高達15 kV行業標準SN75176足跡故障保護接收器（總線開路、總線短路、總線空閑）應用電能表網絡電機控制電源逆變器工業自動化樓宇自動化網絡電池供電的應用電信設備引腳圖等效輸入和輸出示意圖
-
-

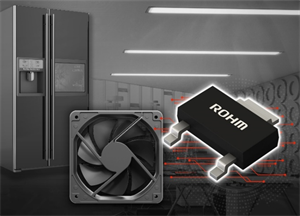

ROHM羅姆公司開發出600V耐壓Super Junction MOSFET
