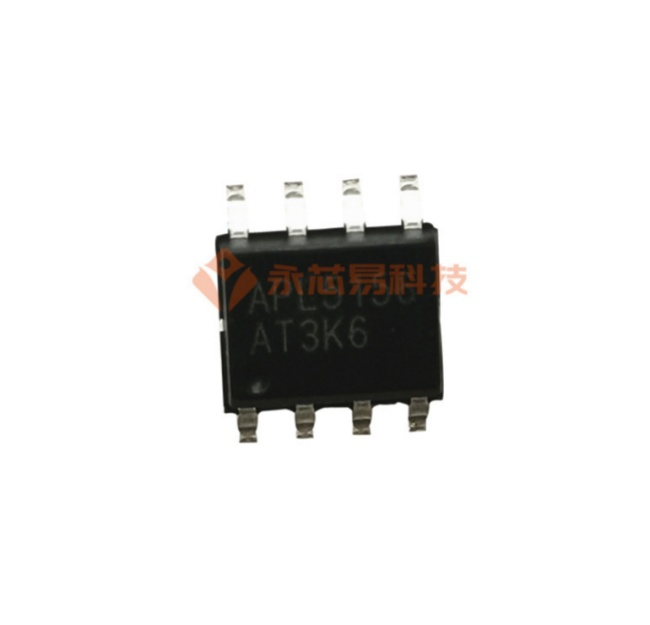

ANPEC茂達APL5156KAI-TRG線性穩壓器LDO的工作原理、參數、應用和引腳封裝圖
ANPEC(茂達)APL5156KAI-TRG是一款低接地電流線性穩壓器，其輸入電壓為6.5V至25V，輸出電流高達150mA。典型的跌落電壓在150mA負載下僅為1.9V。這種高電壓和低接地電流的組合使APL5156成為USB和便攜式設備的理想選擇，使用2芯或3芯鋰離子電池輸入。
APL5156是穩定的鋁，鉭和陶瓷電容器。它需要一個2.2mF或更大的電容器來保持穩定性。
APL5156具有許多保護功能，包括過溫、限流、反向電池和反向漏電保護，可防止設備熱過載、電流過載、反向連接并將輸出電流反向到VIN。
茂達APL5156KAI-TRG特征
寬工作電壓：6.5V~25V
超低接地電流：70mA
高輸出精度：±2%超溫
出色的負載/線路瞬態
低跌落電壓：1900mv@150mA
5V/3.3V固定輸出電壓或可調
電壓
內置反向電池保護
內置反向漏電保護
內置限流保護
內置超溫保護
零關閉電流
內部軟啟動功能0.5ms~1.5ms（最大值）
溫度過高
防止VOUT尖峰的POR方案
鋁、鉭或陶瓷穩定
電容器
封裝：SOP-8
提供無鉛和綠色設備
（符合RoHS）
茂達APL5156KAI-TRG應用
USB電源
筆記本電腦和便攜式電源
計算機
高壓電池的邏輯電源
電池供電系統

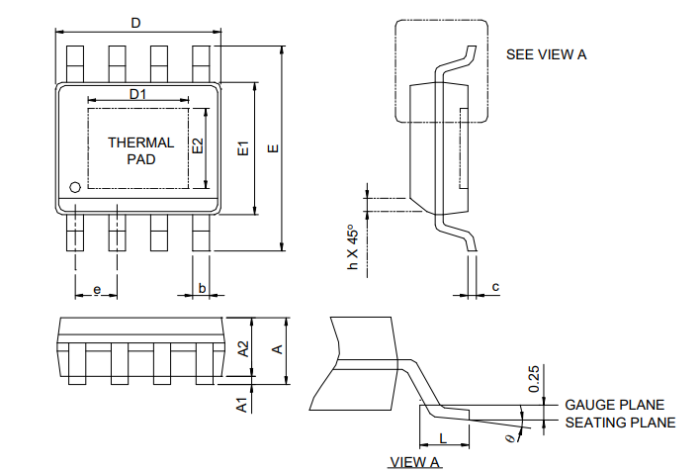

茂達APL5156KAI-TRG的引腳封裝圖
茂達APL5156KAI-TRG功能方框圖
茂達APL5156KAI-TRG絲印說明圖
