GigaDevice(兆易創新)的型號GD32F190R8T6屬于MCU微控制器，是GD32 MCU家族的5V值線。它是一款基于高性能ARM Cortex-M3 RIsC核心的32位通用微控制器，在處理能力、功耗和外設方面具有良好的比例。Cortex?-M3是下一代處理器核心，它與嵌套矢量中斷控制器(NVIC)， SysTick定時器和高級調試支持緊密耦合。

GD32F190R8T6提供多達5個通用16位定時器，一個通用32位定時器，一個基本定時器，一個PWM高級控制定時器，以及標準和高級通信接口:多達3個spi, 3個lc和2個usart, 2個IPS, 2個CAN2.0B與一個CAN PHY，和一個段LCD控制器。高級模擬外設包括一個12位ADC，兩個12位dac，三個運算放大器和兩個比較器。

GD32F190R8T6集成了ARM?Cortex-M3 32位處理器核心，工作頻率為72 MHz, Flash訪問零等待狀態，以獲得最高效率。它提供高達64 KB的片上閃存和高達8 KB的SRAM存儲器。廣泛的增強型l/ o和外設連接到兩個APB總線。

兆易創新GD32F190R8T6的中文參數

品牌：GigaDevice(兆易創新)

產品分類：NOR FLASH

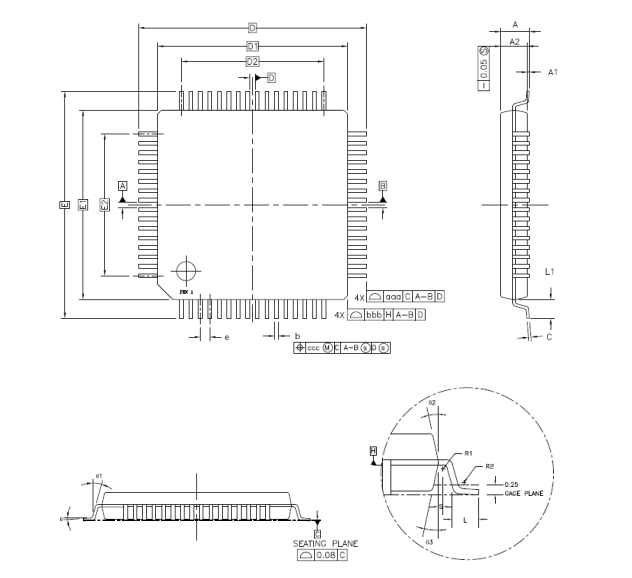

封裝：LQFP-64_10x10x05P

產品應用：通用類MCU

CPU內核：CM3

程序存儲容量：64KB

RAM總?cè)萘浚?KB

GPIO端口數量：55

工作電壓范圍：-

CPU最 大主頻：72MHz

程序存儲器類型：FLASH

工作溫度范圍：-

ADC(位數)：12bit

DAC(位數)：12bit

(E)PWM(位數)：-

8位Timer數量：-

16位Timer數量：7

32位Timer數量：1

CAN路數：2

U(S)ART路數：2

I2C路數：3

I2S路數：2

(Q)SPI路數：3

USB通用接口：-

內部比較器：-

外設/功能：看門狗、LCD/LED驅動、RTC實時時鐘

通信協議：-

看門狗：有

RTC實時時鐘：有

兆易創新GD32F190R8T6的功能特點

1、Cortex-M3內核：GD32F190R8T6采用了ARM Cortex-M3內核，具有高性能和低功耗的特點。該內核支持32位指令集，具有較好的計算能力和處理速度。

2、12位模數轉換器(ADC)：GD32F190R8T6集成了一個12位的模數轉換器，可用于監測模擬輸入信號。它提供了多個模擬輸入通道，并支持多種采樣和觸發模式，可滿足不同應用需求。

3、多種通信接口：GD32F190R8T6提供了多種通信接口，包括多個USART、SPI和I2C接口。這些接口可用于連接外部設備，實現與其他器件的數據交換和通信。

4、多種定時器：GD32F190R8T6具有多個定時器，包括通用定時器、高級定時器和看門狗定時器。這些定時器可用于生成精確的定時觸發信號、測量時間間隔、脈寬調制等應用。

5、大容量閃存和RAM：GD32F190R8T6內置了64KB的閃存和8KB的RAM，可用于存儲程序代碼、數據和變量。這樣的容量足夠滿足大多數應用的需求。

6、豐富的外設：GD32F190R8T6提供了多個外設模塊，包括PWM、GPIO、定時器、UART、I2C、SPI等，可以滿足不同應用需求，并提供了豐富的擴展性。

7、低功耗設計：GD32F190R8T6采用了低功耗設計，具有多種省電模式。這使得它非常適合對功耗要求較高的應用，如電池供電設備、無線傳感器網絡等。

8、高性能：GD32F190R8T6具有高性能的特點，其內置的硬件加速器可以提高算法和處理速度，并且具有處理性能優化的設計。

9、強大的開發工具支持：兆易創新為GD32F190R8T6提供了完善的開發工具套件，包括開發板、調試器、軟件開發平臺等。這些工具能夠幫助開發者更方便地進行開發和調試工作。

兆易創新GD32F190R8T6的應用領域

GD32F190R8T6是一款基于Cortex-M3內核的32位MCU微控制器，其主要應用領域如下：

1、工業自動化：GD32F190R8T6芯片具備強大的計算和控制能力，可應用于工業自動化領域，例如工廠自動化控制、傳感器數據采集與處理、機器視覺等。

2、智能家居：該芯片支持多種通信接口，如UART、SPI、I2C等，可用于智能家居設備的控制和通信，例如智能燈光控制、智能插座、智能門鎖等。

3、電力電子：GD32F190R8T6芯片具備較高的運算速度和豐富的外設接口，可應用于電力電子領域，例如電力因數校正、電網監測、變頻器控制等。

4、醫療設備：該芯片具備低功耗和高可靠性的特點，非常適用于醫療設備，如便攜式醫療監護儀、血糖儀、無線醫療傳感器等。

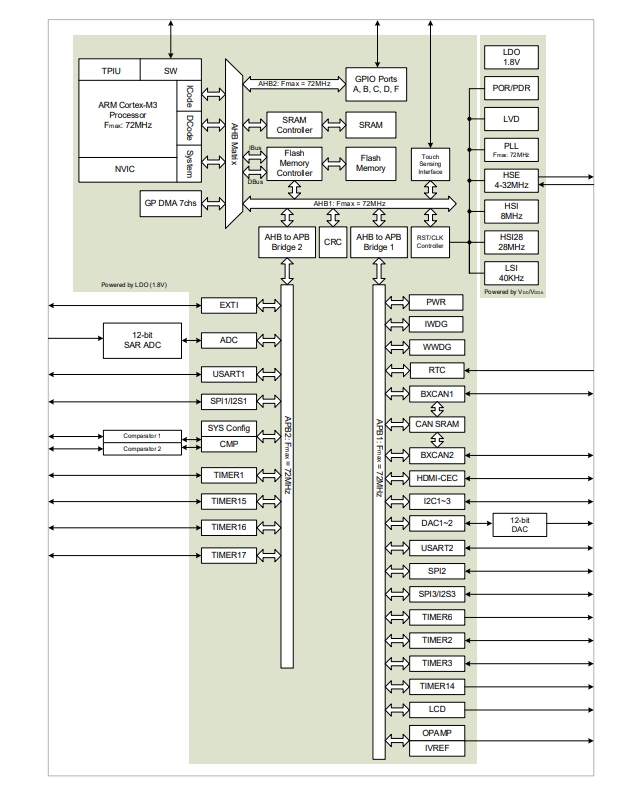

兆易創新GD32F190R8T6的功能方框圖

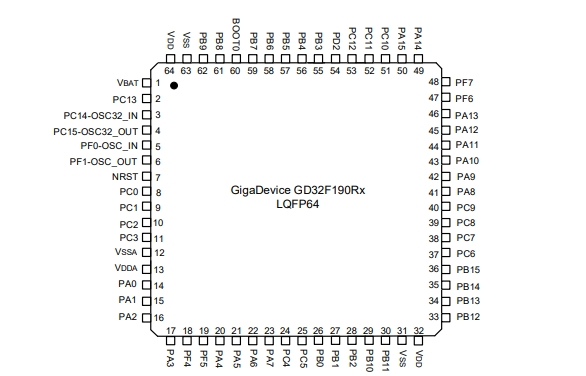

兆易創新GD32F190R8T6的引腳封裝圖
